Компас на яхте: зачем и как им пользоваться?

Компас – прибор, знакомый каждому со школьной скамьи. Простая магнитная стрелка, упорно указывающая на Север. Кажется, что может быть проще и обыденнее? Но когда этот привычный инструмент оказывается на борту яхты, открывается целый мир нюансов, о которых многие даже не задумываются. Действительно ли морской компас так прост, как его сухопутный собрат, который мы брали в походы? Почему в эпоху спутниковой навигации опытные шкиперы по-прежнему с уважением относятся к этому древнему устройству? И какие тайны он хранит, будучи не просто указателем направления, а ключом к безопасности и уверенному управлению яхтой в открытом море? Эта статья – приглашение заглянуть глубже в мир, где используется компас на яхте. Мы расскажем, чем он отличается от привычного нам туристического гаджета, какой путь он прошел от простого плавающего магнита до высокоточного навигационного прибора, и почему умение им пользоваться – это не архаичный навык, а основа мастерства любого капитана. Возможно, вы по-новому взглянете на этот "обычный" прибор и поймете, что знание его секретов – это важный шаг к вашей мечте о самостоятельных и безопасных морских путешествиях.

Понимание того, как пользоваться морским компасом, открывает двери к безопасному и уверенному плаванию.

Не просто стрелка на Север: чем морской компас отличается от туристического?

Многие из нас знакомы с туристическими компасами – легкими, компактными устройствами, которые помогают не заблудиться в лесу или в горах. Однако морской компас, устанавливаемый на яхте, – это прибор совсем другого класса, спроектированный для работы в гораздо более сложных и динамичных условиях. Их отличия обусловлены спецификой морской среды и требованиями к точности и надежности навигации.

Глобально отличие туристического компаса от морского заключается в том, что магнитная стрелка туристического компаса показывает нам направление север-юг, морской же компас, или как его еще называют яхтенный компас показывает курс, тоесть направление движения судна относительно сторон света.

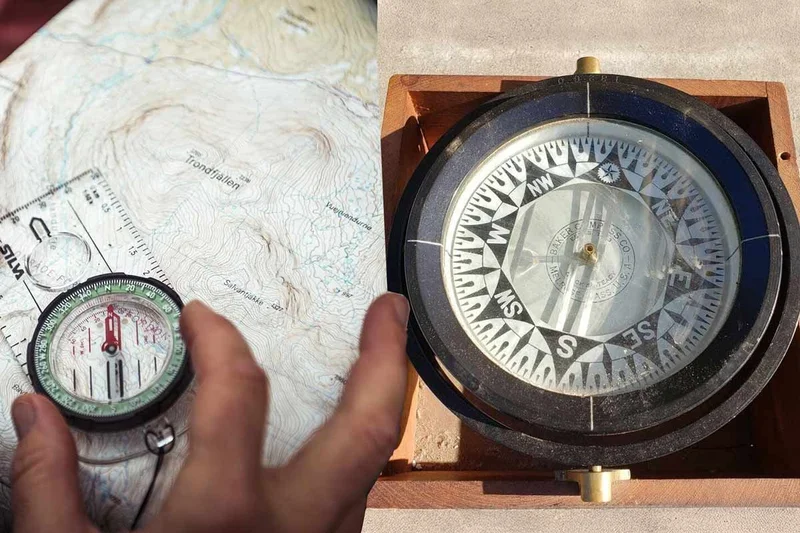

Сравнительное изображение: туристический компас, морской рулевой компас в карданном подвесе.

Вот ключевые отличия морского компаса от туристического:

  1. Конструкция и устойчивость к качке:

    • Морской компас: Имеет массивный котелок, часто заполненный специальной демпфирующей жидкостью (смесь спирта с водой или масло). Эта жидкость успокаивает колебания картушки (диска со шкалой) во время качки, делая показания стабильными. Сама картушка сбалансирована и установлена на оси или игле с минимальным трением. Важнейшей особенностью классического морского компаса является карданный подвес (gimbal system) – система из одного или двух колец, позволяющая котелку компаса оставаться в горизонтальном положении даже при значительных наклонах яхты (крене и дифференте). Это критически важно для точности показаний. Впрочем в современных яхтенных моделях тот же эффект достигается за счет того что картушка компаса как бы плавает в специальной жидкости внутри шара, поэтому при любом крене яхты легко принимает горизонтальное положение.
    • Туристический компас: Обычно имеет легкую пластиковую колбу и простую магнитную стрелку. Он не рассчитан на сильную и продолжительную качку и может давать неточные показания при наклонах.
  2. Курсовая черта (Lubber Line):

    • Морской компас: Обязательно оснащен курсовой чертой – неподвижной вертикальной меткой на внутренней стороне котелка, указывающей текущий курс яхты.
    • Туристический компас: Вместо курсовой черты обычно используется совмещение стрелки с направлением на объект или с метками на корпусе для определения азимута.
  3. Размер и точность картушки:

    • Морской компас: Картушка, как правило, большего диаметра с четкими делениями на 360 градусов, часто с ценой деления в 1° или 2°. Это позволяет считывать курс с высокой точностью.
    • Туристический компас: Картушка (или просто стрелка) меньше, деления могут быть более грубыми. Точность достаточна для ориентирования на местности, но не всегда для морской навигации.
  4. Подсветка:

    • Морской компас: Практически все стационарные морские компасы имеют встроенную подсветку (обычно красного цвета для сохранения ночного зрения) для считывания показаний в темное время суток.
    • Туристический компас: Подсветка встречается редко, чаще используются люминесцентные метки.

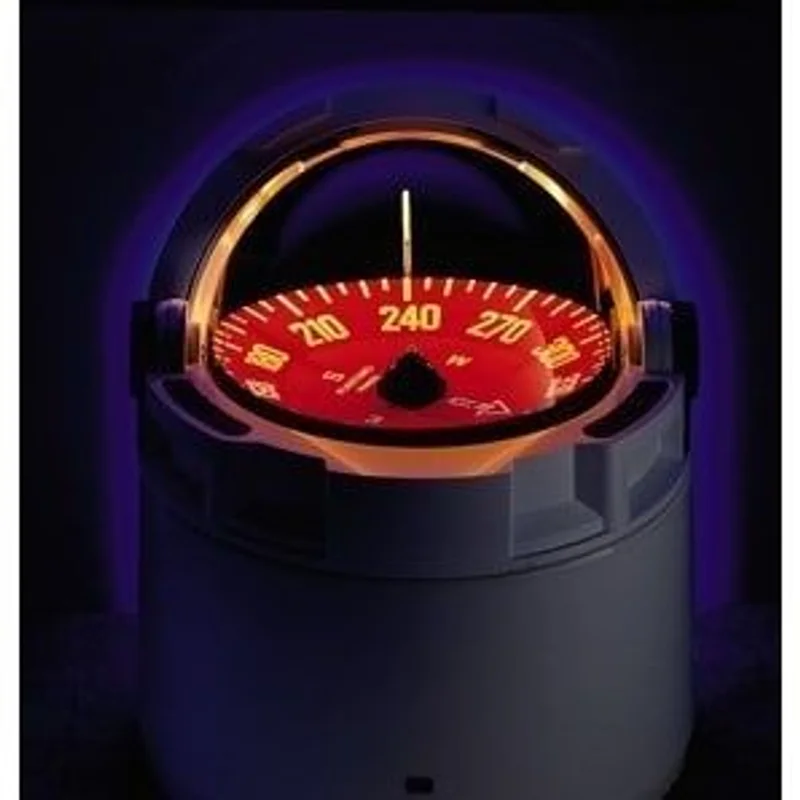

Морской компас - Подсветка

  1. Компенсация девиации:

    • Морской компас: Часто имеет встроенные или устанавливаемые рядом корректирующие магниты (компенсаторы девиации) для устранения влияния собственного магнитного поля судна.
    • Туристический компас: Не имеет средств компенсации девиации, так как предполагается его использование вдали от крупных металлических объектов.
  2. Прочность и материалы:

    • Морской компас: Изготавливается из прочных, коррозионно-стойких материалов (латунь, бронза, качественный пластик), способных выдерживать агрессивное воздействие морской среды (соленая вода, УФ-излучение, перепады температур).
    • Туристический компас: Обычно сделан из легкого пластика, менее устойчив к суровым условиям.

Яхтинг для начинающих может быть увлекательным, но требует серьезного обучения. Понимание этих отличий важно не только для общего развития, но и для осознания того, почему на яхте используется именно такой, более сложный и дорогой прибор. Освоение работы с настоящим морским компасом и того, как используется компас на яхте – это часть профессиональной подготовки любого шкипера, которую вы сможете пройти на курсах Navi.training, где теории и практике уделяется равное внимание.

От плавающего магнита до высокоточного прибора: история морского компаса

История морского компаса – это увлекательное путешествие сквозь века, отражающее стремление человека познавать мир и покорять морские просторы. Тот прибор, который мы видим сегодня на яхтах, является результатом многовековой эволюции и изобретательности многих умов.

Ранние открытия и "мокрый" компас (Древний Китай и Средневековье)

Считается, что свойство магнита указывать направление было известно еще в Древнем Китае, возможно, уже во II веке до н.э. Первые компасы представляли собой намагниченный кусочек железа (часто в форме рыбки или ложки), который плавал в сосуде с водой, или иголку, насаженную на пробку. Такие "мокрые" компасы были несовершенны: игла прилипала к стенкам сосуда, вода выплескивалась при качке.

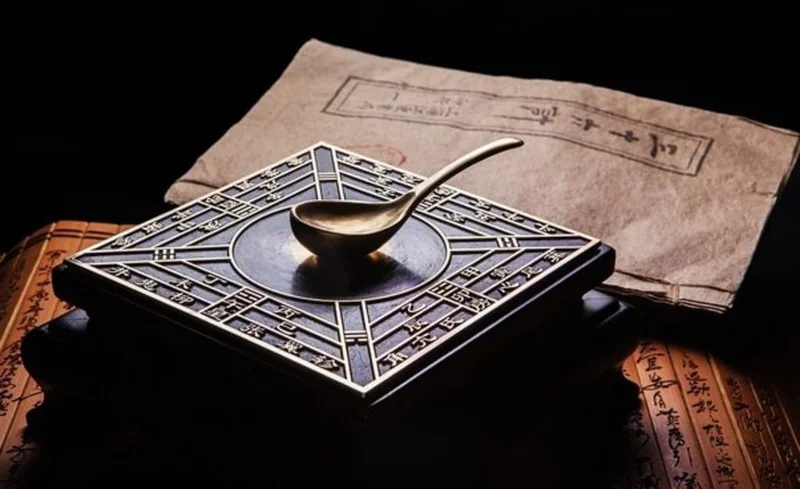

Реконструкция раннего китайского компаса – ложка из магнетита на бронзовой пластине.

В Европу знание о компасе, вероятно, пришло через арабов в XII-XIII веках. Моряки Средиземноморья и Северной Европы начали использовать магнитную иглу, продетую через соломинку и также плавающую в воде. Упоминания о таком приборе встречаются у Александра Неккама (1187 г.) и Гийо де Провэна (около 1205 г.).

Появление "сухого" компаса и картушки (XIII-XIV века)

Значительным шагом вперед стало изобретение "сухого" компаса. Магнитная игла была закреплена на оси, что позволяло ей свободнее вращаться. Важнейшим усовершенствованием стало появление картушки – диска, скрепленного с магнитной иглой и разделенного на румбы (первоначально 8 или 16, позже 32). Теперь моряк мог непосредственно считывать курс судна. Изобретение картушки приписывают итальянцу Флавио Джойя из Амальфи (начало XIV века), хотя это оспаривается некоторыми историками. На картушке также стали изображать розу ветров.

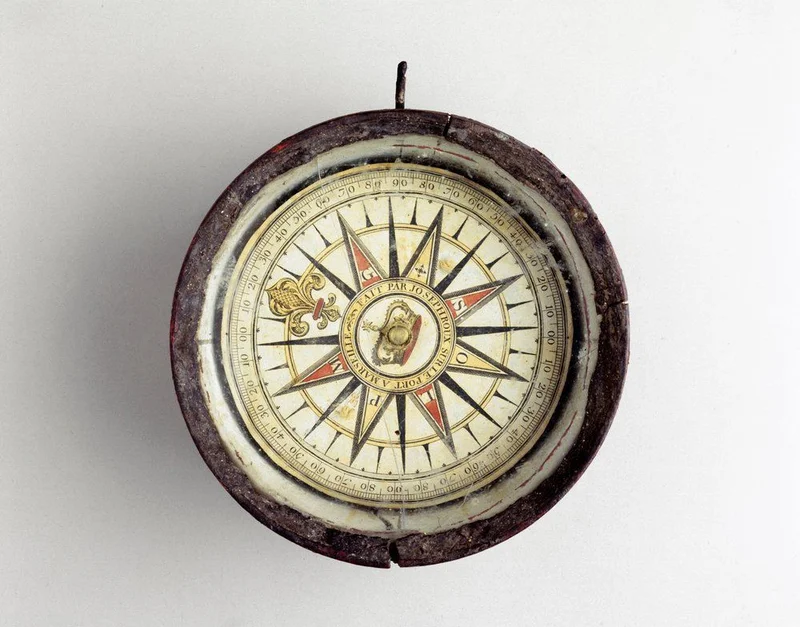

Dry Compas

Усовершенствования эпохи Великих географических открытий (XV-XVII века)

В эпоху Великих географических открытий компас стал незаменимым инструментом навигатора. Появились первые попытки учесть магнитное склонение. Христофор Колумб во время своего плавания в 1492 году заметил, что стрелка компаса отклоняется от Полярной звезды (то есть от истинного Севера), и это отклонение меняется с изменением долготы.

Для уменьшения влияния качки компас стали помещать в карданный подвес, позволявший котелку оставаться горизонтальным.

Научный подход и борьба с девиацией (XVIII-XIX века)

С развитием науки и металлургии (появление железных и стальных судов) остро встала проблема девиации – влияния судового железа на показания компаса.

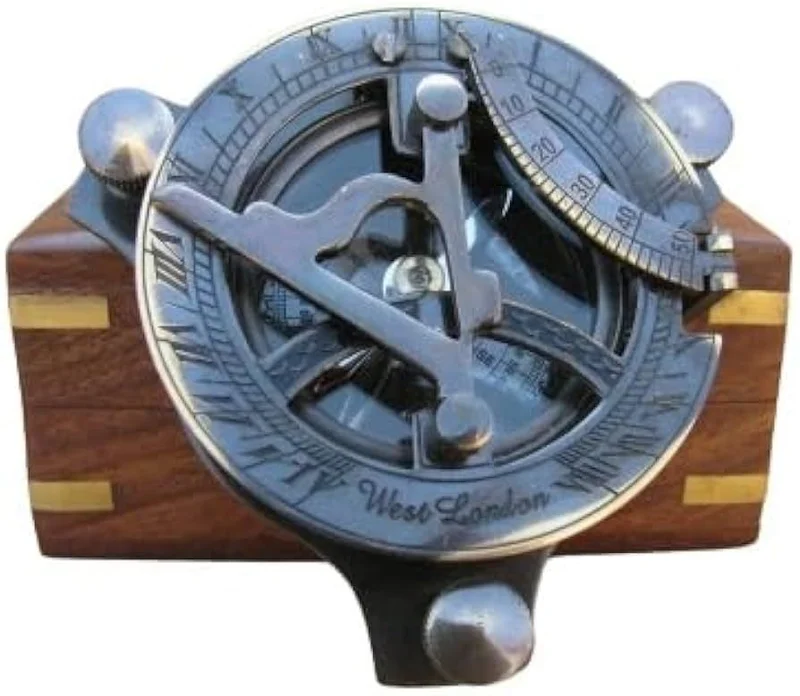

остро встала проблема

  • Английский ученый Гоуин Найт в середине XVIII века предложил усовершенствованные магнитные стрелки и методы их намагничивания.
  • Мэтью Флиндерс в начале XIX века разработал флиндерсбар – вертикальный брус из мягкого железа, устанавливаемый рядом с компасом для компенсации вертикальной составляющей судового магнетизма.
  • Огромный вклад в усовершенствование морского компаса внес лорд Кельвин (Уильям Томсон) во второй половине XIX века. Его компас имел легкую картушку с восемью короткими параллельными магнитными стрелками, что уменьшало трение и период собственных колебаний. Он также разработал систему компенсации девиации с помощью постоянных магнитов и сфер из мягкого железа (шары Кельвина), размещаемых по бокам нактоуза. Компас Кельвина на долгие годы стал стандартом для морских судов.

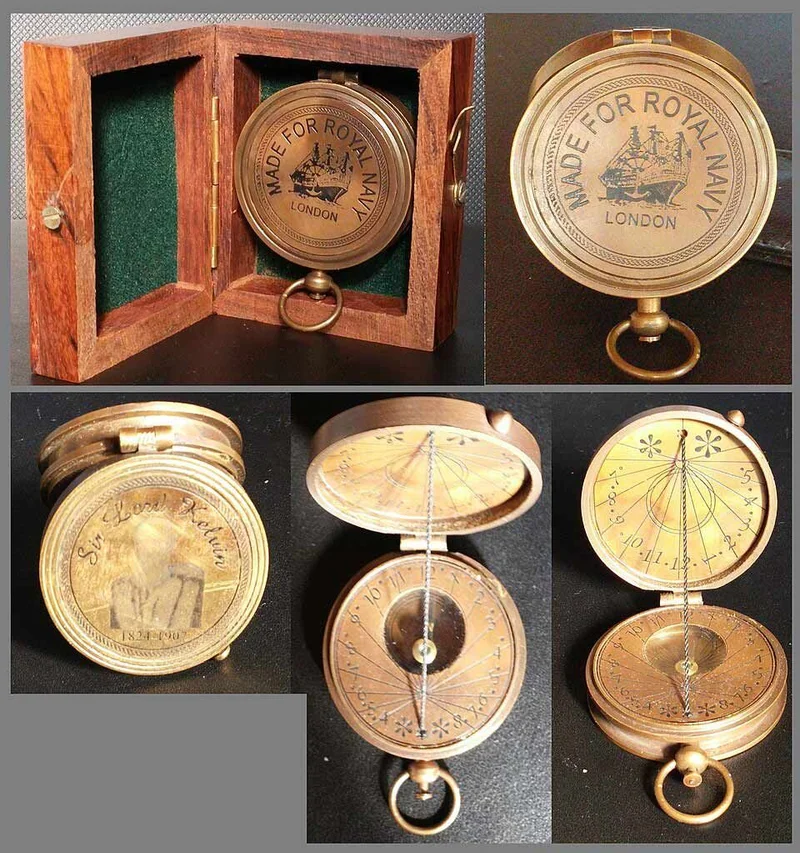

Lord Kelvin compass

XX век и современные компасы

В XX веке продолжилось совершенствование материалов и конструкций. Появились жидкостные компасы с улучшенным демпфированием. Развитие электроники привело к созданию гирокомпасов (не зависящих от магнитного поля Земли) и электронных магнитных компасов (флюксгейт-компасов), которые сегодня широко используются, в том числе для управления автопилотами.

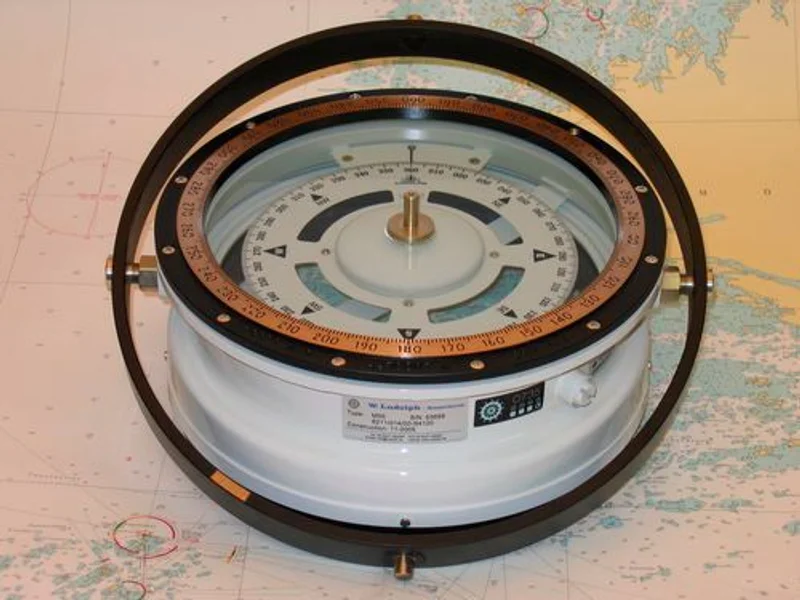

Появились жидкостные компасы с улучшенным демпфированием

Несмотря на появление GPS и других спутниковых систем, классический магнитный компас остается обязательным оборудованием на любом судне как надежный и энергонезависимый инструмент. Его история – это история морских открытий, развития науки и человеческой изобретательности. Изучая его в Navi.training, вы прикасаетесь к этой богатой истории.

Сердце яхты, указывающее путь: Разбираемся в устройстве рулевого компаса и пеленгаторного компаса

Магнитный компас, хоть и кажется простым прибором, имеет интересное устройство, понимание которого помогает лучше им пользоваться. На яхтах чаще всего встречаются два основных типа магнитных компасов: рулевой компас (главный) компас и ручной пеленгаторный компас. Стоит отметить, что если современные ручные пеленгаторные компасы – это действительно компактные устройства, то их предшественники, стационарные пелорусы или азимутальные компасы, устанавливаемые на нактоузе главного компаса или на отдельной подставке, могли быть довольно внушительными приборами, предназначенными для точного определения пеленгов.

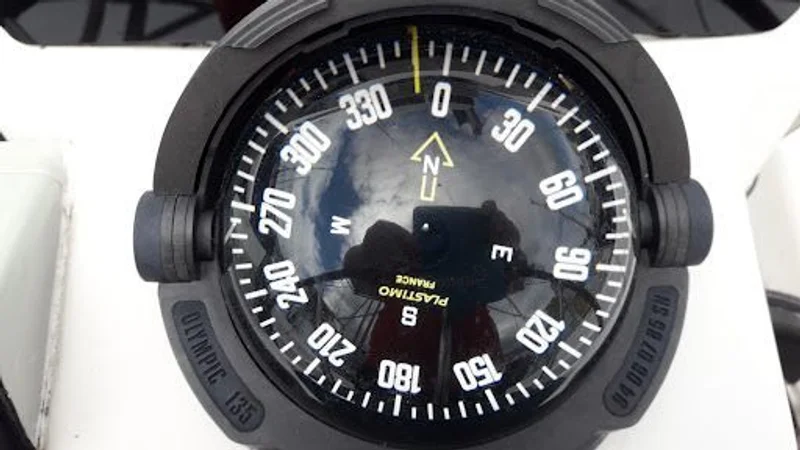

Рулевой компас - Main Steering Compass

Рулевой компас (Main Steering Compass)

Это основной компас, установленный стационарно, обычно перед штурвалом или румпелем, так, чтобы рулевому было удобно считывать его показания. Его конструкция призвана обеспечить стабильность показаний даже при качке.

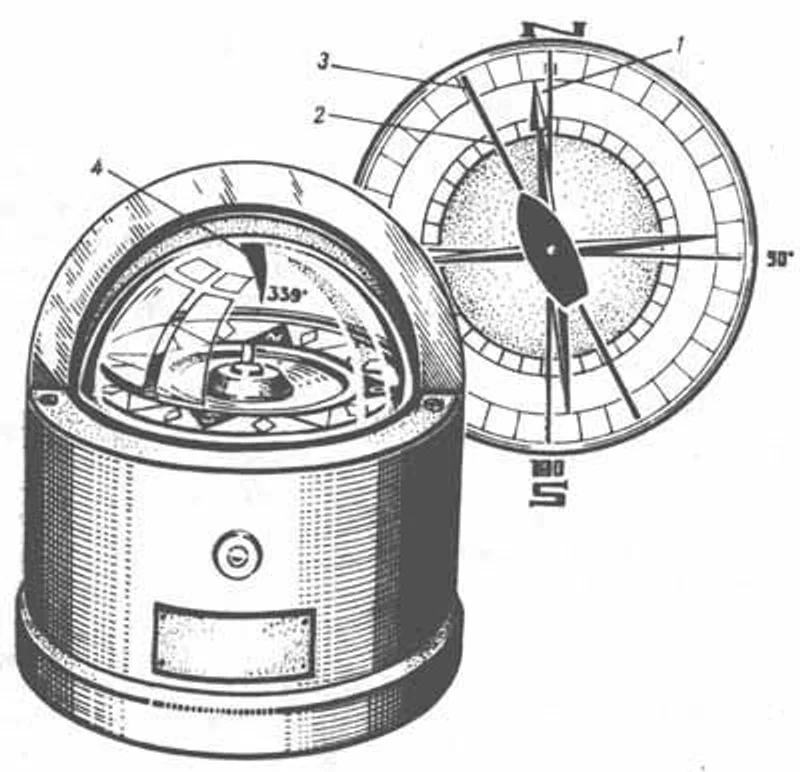

основной компас

  • Картушка (Compass Card): Это диск, на который нанесены деления в градусах (от 0° до 360°) и часто основные румбы (N, E, S, W и промежуточные). Картушка сбалансирована и установлена на специальной игле или оси так, чтобы она могла свободно вращаться. Под картушкой закреплены один или несколько постоянных магнитов (магнитные стрелки), которые и ориентируют ее по магнитному полю Земли.
  • Котелок (Compass Bowl): Это герметичная емкость, в которой находится картушка. Котелок обычно заполнен специальной жидкостью (смесь спирта и дистиллированной воды или специальное масло). Жидкость выполняет несколько функций:
    • Демпфирование: Успокаивает колебания картушки при качке, делая показания более стабильными.
    • Уменьшение трения: Снижает трение оси картушки, повышая ее чувствительность.
    • Поддержка картушки: Иногда жидкость помогает поддерживать вес картушки, уменьшая нагрузку на ось.
  • Курсовая черта (Lubber Line): Это вертикальная черта или метка, нанесенная на внутренней стороне котелка компаса со стороны носа яхты. Курсовая черта неподвижна относительно яхты и указывает текущий курс судна по компасу. То есть, то деление на картушке, которое совпадает с курсовой чертой, и есть ваш компасный курс.
  • Нактоуз (Binnacle): На больших яхтах рулевой компас может быть установлен в нактоузе – специальной подставке или кожухе, который защищает компас и часто содержит корректирующие магниты для компенсации девиации (о ней чуть позже).
  • Подсветка: Для использования в темное время суток большинство рулевых компасов имеют подсветку картушки.

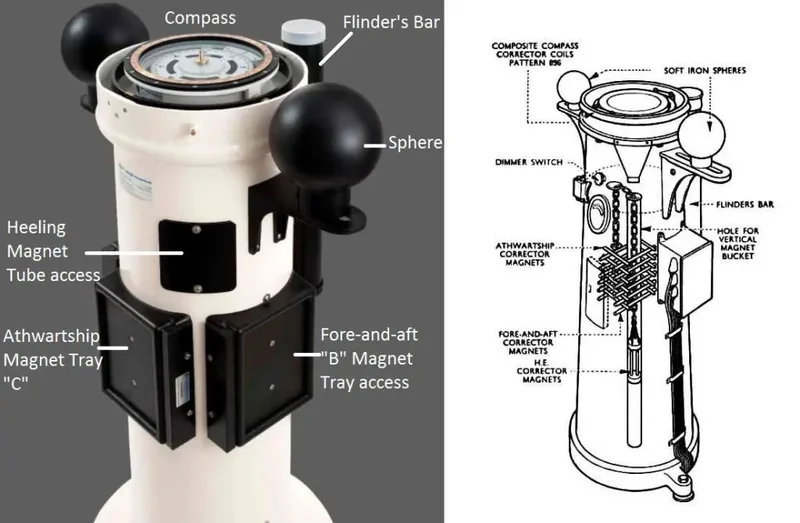

Схематичное изображение устройства рулевого магнитного компаса

Ручной пеленгаторный компас (Hand Bearing Compass)

Это портативный компас, который используется для определения направлений (пеленгов) на различные объекты: маяки, береговые ориентиры, другие суда. Он более компактный и часто имеет призматическую систему или специальный визир для точного снятия показаний. Жидкостное демпфирование также помогает стабилизировать картушку.

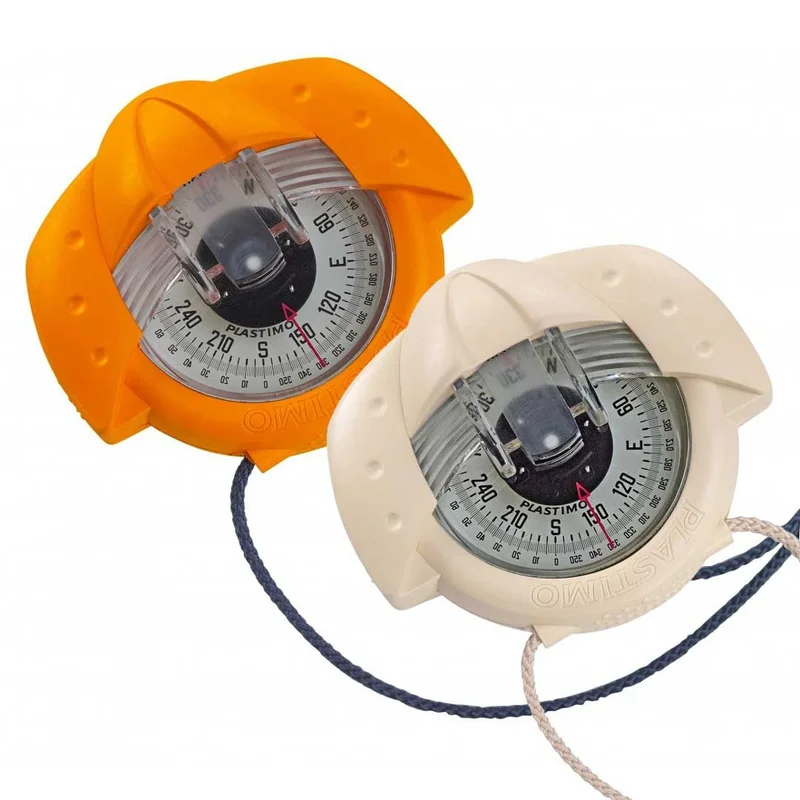

Фотография ручного пеленгаторного компаса

Принцип работы всех магнитных компасов основан на взаимодействии их магнитных элементов с магнитным полем Земли. Магнитные стрелки компаса выстраиваются вдоль силовых линий этого поля, указывая направление на магнитный северный полюс Земли. Важно помнить, что магнитный полюс не совпадает с географическим (истинным) северным полюсом, и это различие, называемое магнитным склонением, необходимо учитывать в навигации. О склонении и девиации мы поговорим подробнее в следующих разделах.

Понимание устройства компаса – это первый шаг к уверенному его использованию. На практических занятиях в Navi.training вы не только научитесь считывать показания компаса, но и поймете, как он реагирует на движения яхты, как учитывать различные поправки и использовать его для прокладки курса и определения своего местоположения. Это знание придает уверенности, особенно когда электронные помощники молчат.

Язык компаса: градусы, румбы и как их читать

Освоить язык компаса – значит научиться понимать его показания и использовать их для навигации. Кажется, что это сложно, но на самом деле все логично и последовательно.

Навигация – это одно из ключевых понятий в яхтинге. Компас является важным инструментом для этого.

Градусная система

Современные компасы, в том числе и яхтенные, имеют картушку, разделенную на 360 градусов (°). Отсчет идет по часовой стрелке, начиная от Севера (North, N), которому соответствует 0° или 360°.

  • Север (N): 0° или 360°
  • Восток (East, E): 90°
  • Юг (South, S): 180°
  • Запад (West, W): 270°

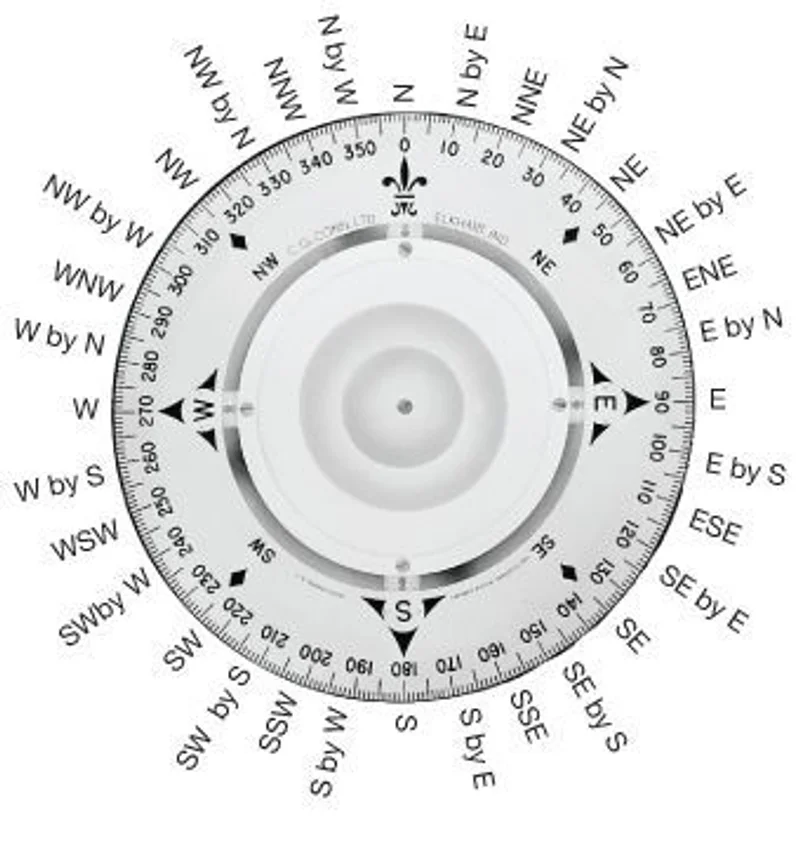

Крупный план картушки компаса с четко видимыми градусными делениями и основными румбами.

Между этими основными направлениями располагаются промежуточные:

  • Северо-Восток (North-East, NE): 45°
  • Юго-Восток (South-East, SE): 135°
  • Юго-Запад (South-West, SW): 225°
  • Северо-Запад (North-West, NW): 315°

Эти восемь направлений называются главными румбами.

Четвертные румбы и более мелкие деления

Для большей точности круг делится дальше. Между главными румбами находятся четвертные румбы, например:

  • Норд-норд-ост (NNE): 22.5° (между N и NE)
  • Ост-норд-ост (ENE): 67.5° (между NE и E)
  • И так далее, всего 16 четвертных румбов.

В старые времена использовалась и более дробная, 32-румбовая система, но сегодня в практической навигации на яхтах чаще всего оперируют градусами, так как это обеспечивает наибольшую точность. На картушке компаса обычно нанесены числовые метки через каждые 5°, 10° или 30°, а также более мелкие деления, позволяющие считывать курс с точностью до градуса.

Как читать показания рулевого компаса

Как мы уже упоминали, на рулевом компасе есть курсовая черта (lubber line). Это неподвижная метка, которая всегда указывает направление носа вашей яхты. Чтобы узнать текущий компасный курс, вам нужно просто посмотреть, какое значение на вращающейся картушке совпадает с этой курсовой чертой.

Например, если курсовая черта указывает на отметку 90° на картушке, значит, ваша яхта идет компасным курсом на Восток. Если на 225°, то на Юго-Запад.

Точность и условия считывания

  • Стабильность: Старайтесь считывать показания, когда яхта идет относительно ровно, без сильной качки или резких поворотов. Жидкость в компасе сглаживает колебания, но при сильной болтанке картушка все равно может "гулять".
  • Освещение: В темное время суток используйте подсветку компаса. Красная подсветка предпочтительнее, так как она меньше нарушает ночное зрение.
  • Отсутствие помех: Убедитесь, что рядом с компасом нет металлических предметов (инструменты, мобильные телефоны, ключи) или работающих электроприборов, которые могут вызвать девиацию – отклонение стрелки компаса от магнитного меридиана под влиянием магнитного поля самого судна.

Изучение языка компаса – это как изучение азбуки перед чтением увлекательной книги о морских приключениях. На курсах яхтенная школа вы получите не только теоретические знания, но и много практики, включая ночные выходы, когда умение быстро и точно считывать показания компаса становится особенно важным. Это тот фундаментальный навык, который превращает простого пассажира в уверенного рулевого.

Держать курс: как управлять яхтой по компасу

Умение вести яхту по заданному компасному курсу – один из ключевых навыков любого шкипера. Это не просто техническое действие, а настоящее искусство, требующее внимания, чувства судна и понимания, как яхта реагирует на ветер и волны.

Процесс удержания курса

  1. Знать свой курс: Прежде всего, вам нужно знать, каким компасным курсом вы должны следовать. Этот курс может быть взят из навигационного плана, рассчитан по карте или получен от инструктора.
  2. Совместить курсовую черту с нужным значением: Ваша задача как рулевого – управлять яхтой так, чтобы курсовая черта на компасе постоянно указывала на заданное градусное значение картушки.
  3. Плавное руление: Избегайте резких движений штурвалом или румпелем. Корректировки курса должны быть небольшими и плавными. Яхта имеет инерцию, и чрезмерное руление не только утомительно, но и замедляет судно, так как работающий руль создает дополнительное сопротивление.
  4. Ориентир на горизонте (если возможно): Если вы идете днем в хорошую видимость, полезно выбрать на горизонте какой-либо отдаленный ориентир (например, гору, облако определенной формы, далекое судно), который соответствует вашему курсу. Периодически сверяйтесь с компасом, но старайтесь вести яхту, ориентируясь на этот удаленный объект. Это помогает избежать постоянного "зависания" над компасом и позволяет лучше чувствовать яхту и окружающую обстановку.
  5. Учет внешних факторов: Помните, что ветер и волны будут постоянно пытаться сбить вас с курса.
    • Ветер: При плавании под парусом изменение силы или направления ветра будет влиять на поведение яхты и требовать корректировки рулем.
    • Волны: Волны могут разворачивать яхту. Иногда приходится немного "подруливать" на волне, чтобы сохранить генеральное направление.
    • Дрейф и снос: Боковой ветер и течение могут вызывать дрейф (снос) яхты. Компас покажет, куда направлен нос яхты (ее курс), но истинный путь яхты относительно дна (путевой угол) может отличаться. Это уже более сложные аспекты навигации, которые подробно разбираются на шкиперских курсах.

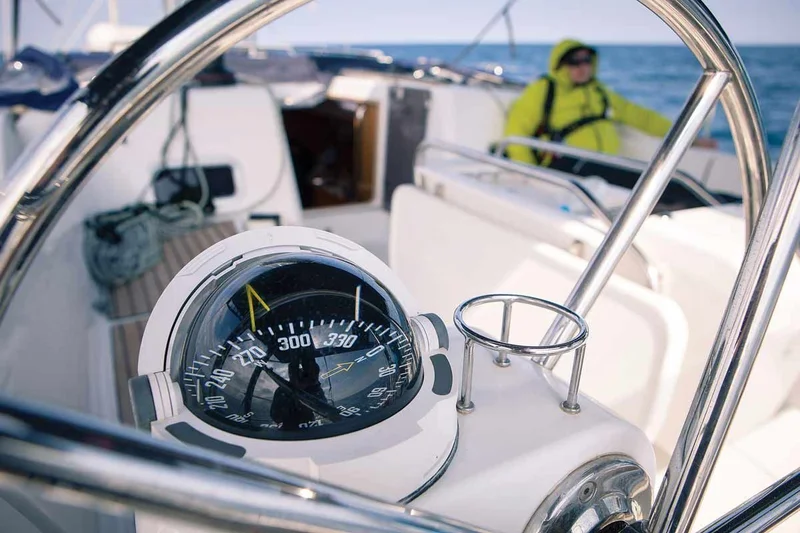

Фотография рулевого, сосредоточенно смотрящего на компас и вдаль, управляющего яхтой штурвалом.

Практические советы для удержания курса

  • Смотрите вперед: Большую часть времени смотрите вперед, на волны, паруса, другие суда и горизонт. На компас поглядывайте периодически для контроля.
  • Антиципация: Учитесь предвидеть, как яхта отреагирует на приближающуюся волну или порыв ветра, и делайте упреждающие, едва заметные корректировки рулем.
  • Не "боритесь" с яхтой: Если яхта постоянно стремится уйти с курса в одну сторону (например, сильно приводится к ветру), это может быть сигналом неправильной настройки парусов или дисбаланса судна. Вместо того чтобы постоянно "пересиливать" ее рулем, лучше попытаться устранить причину.
  • Средний курс: В условиях сильной качки или при порывистом ветре картушка компаса может колебаться. В таких случаях старайтесь придерживаться среднего значения заданного курса, не пытаясь идеально точно удерживать стрелку на каждом градусе.
  • Практика, практика и еще раз практика: Уверенное удержание курса по компасу приходит с опытом. Практические занятия на воде, в том числе ночные выходы, которые являются частью программы обучения в Navi.training, позволяют отточить этот навык до автоматизма. Ночью, когда визуальных ориентиров мало, компас становится вашим главным проводником.

Управление яхтой по компасу – это медитативный процесс. Он требует концентрации, но взамен дает глубокое единение с судном и морем. Это основа безопасности и независимости в любой ситуации, особенно когда современные технологии подводят. Освоив этот навык, вы почувствуете настоящую уверенность в своих силах как капитана.

Тайны магнитной стрелки: магнитное склонение и девиация компаса простыми словами

Чтобы компас стал действительно надежным инструментом, недостаточно просто уметь считывать его показания. Необходимо понимать, что его стрелка указывает не на географический (истинный) Север, а на магнитный, и что на ее показания могут влиять различные факторы. Два главных "виновника" таких отклонений – это магнитное склонение и девиация компаса. Давайте разберемся с ними без лишних сложностей.

Магнитное склонение (Magnetic Variation/Declination)

Как мы уже знаем, Земля – это большой магнит. У нее есть географические полюса (точки, через которые проходит ось вращения Земли) и магнитные полюса. И вот тут-то и кроется первая загадка: географический Северный полюс и магнитный Северный полюс – это не одна и та же точка! Магнитный полюс постоянно понемногу "дрейфует".

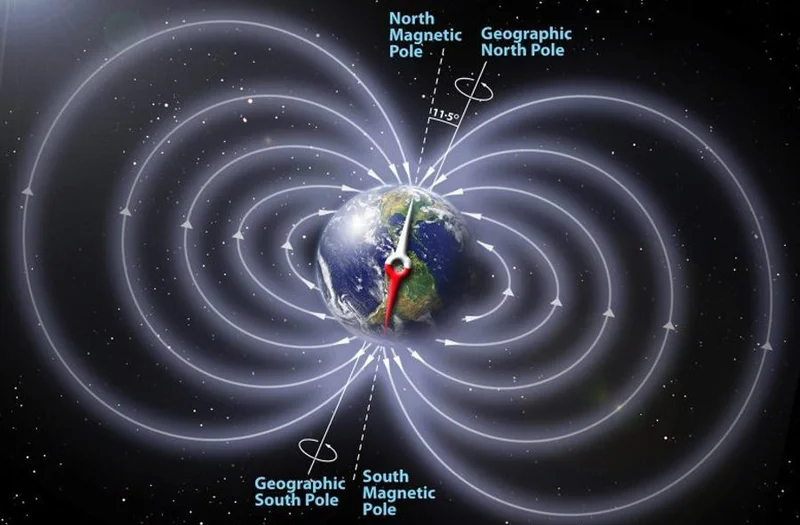

изображение Земли с указанием географического и магнитного Северных полюсов

Магнитное склонение (обозначается D или Var) – это угол между направлением на истинный (географический) Север и направлением на магнитный Север в данной точке земной поверхности. Склонение может быть:

  • Восточным (E - East): если магнитная стрелка компаса отклоняется к востоку от истинного Севера.
  • Западным (W - West): если магнитная стрелка компаса отклоняется к западу от истинного Севера.

Величина и направление магнитного склонения различны для разных точек на Земле и, кроме того, медленно изменяются со временем. Эту информацию (величину склонения и его годовое изменение) всегда указывают на морских навигационных картах, обычно на компасной розе или в специальных заметках. Для точной навигации, особенно при работе с бумажной картой, необходимо учитывать склонение, чтобы переводить компасные курсы в истинные и наоборот. Узнать актуальное значение магнитного склонения для любой точки мира можно с помощью специальных онлайн-калькуляторов, например, на сайте Национального управления океанических и атмосферных исследований США (NOAA).

Девиация (Deviation)

Вторая "проблема" для точных показаний компаса – это девиация (обозначается d или Dev). Девиация – это отклонение магнитной стрелки компаса от направления магнитного меридиана, вызванное влиянием собственного магнитного поля яхты.

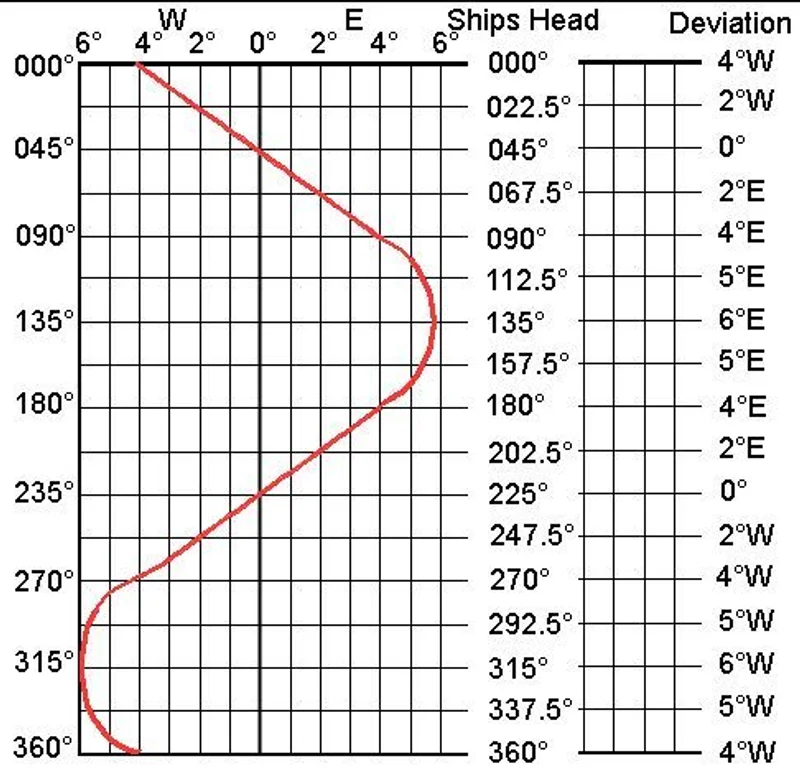

Девиация - Deviation

Откуда на яхте собственное магнитное поле? Его создают:

  • Металлические части корпуса и оборудования: стальной киль, двигатель, якоря, лебедки, баллоны с газом и т.д.
  • Электрооборудование и проводка: работающие электроприборы, генераторы, радиостанции создают электромагнитные поля.
  • Груз: если на борту есть какой-то магнитный груз (хотя для прогулочных яхт это редкость).

Девиация – штука коварная. Она не постоянна и зависит от курса самой яхты. То есть, на разных курсах яхты девиация будет разной. Например, если нос яхты смотрит на Север, девиация может быть +2° (восточная), а если на Восток – то -3° (западная).

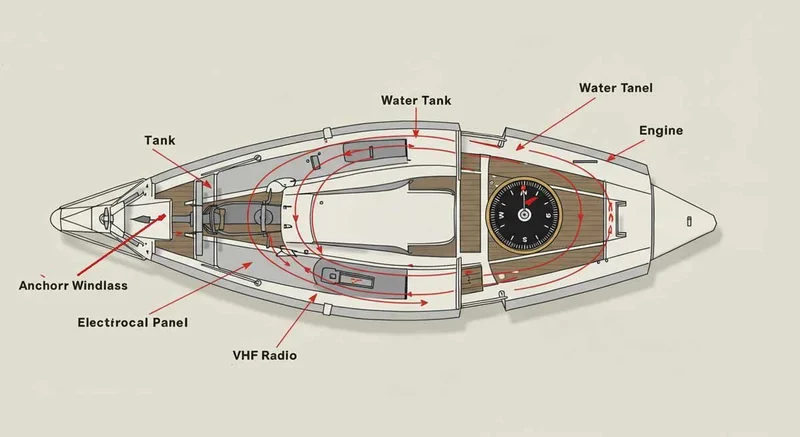

Схема, показывающая влияние металлических частей яхты на стрелку компаса, вызывающее девиацию

Как бороться с девиацией?

  1. Правильная установка компаса: Компас стараются устанавливать как можно дальше от источников магнитных помех.
  2. Компенсация девиации (Swinging the compass): Это процесс настройки компаса с помощью специальных корректирующих магнитов (обычно это небольшие бруски из магнитомягкого железа и постоянные магниты), которые размещают рядом с компасом так, чтобы максимально уменьшить девиацию. Эту процедуру выполняют специалисты.
  3. Таблица девиации: Даже после компенсации обычно остается остаточная девиация. Для ее учета составляют таблицу девиации (deviation table), в которой указывают значения девиации для различных курсов яхты (обычно через каждые 10-15 градусов). Эта таблица должна всегда быть под рукой у штурмана.

На курсах Navi.training будущие шкиперы учатся не только теоретическим основам склонения и девиации, но и практическим методам их учета при прокладке курса и определении местоположения судна. Понимание этих поправок критически важно для безопасной навигации, особенно когда вы полагаетесь на магнитный компас как основной инструмент. Это те "мелочи", которые отличают знающего капитана от неопытного новичка. Именно здесь вы узнаете, как пользоваться морским компасом в самых разных условиях.

Взять пеленг на яхте: компас как инструмент определения направления

Помимо удержания яхты на заданном курсе, компас выполняет еще одну важнейшую навигационную функцию – он позволяет определять направления на различные объекты, то есть брать пеленги. Умение быстро и точно взять пеленг на яхте и нанести его на карту – это основа основ классической навигации.

Что такое пеленг?

Пеленг (Bearing) – это угол между направлением на Север (истинный, магнитный или компасный) и направлением на наблюдаемый объект, измеряемый по часовой стрелке от 0° до 360°. Проще говоря, это курс, которым вам нужно было бы идти, чтобы прямо попасть на этот объект.

Взять пеленг

В зависимости от того, какой Север используется в качестве начального направления, различают:

  • Истинный пеленг (True Bearing, TB): Угол между направлением на истинный Север и направлением на объект.
  • Магнитный пеленг (Magnetic Bearing, MB): Угол между направлением на магнитный Север и направлением на объект.
  • Компасный пеленг (Compass Bearing, CB): Угол, измеренный непосредственно по компасу яхты относительно его курсовой черты или с помощью пеленгатора. Именно его мы и получаем на практике.

Для навигационных расчетов компасный пеленг затем пересчитывают в истинный, учитывая девиацию компаса и магнитное склонение.

Как взять пеленг?

Существует несколько способов взять пеленг на яхте:

  1. С помощью рулевого компаса (приблизительно):

    • Направьте нос яхты точно на наблюдаемый объект.
    • Считайте курс по рулевому компасу. Это и будет приблизительный компасный пеленг на объект. Этот способ не очень точен, так как требует маневра яхтой и сложен для быстрого определения направлений на несколько объектов.
  2. С помощью ручного пеленгаторного компаса (Hand Bearing Compass): Это наиболее точный и удобный способ.

    • Возьмите пеленгаторный компас в руки.
    • Направьте его на выбранный объект так, чтобы объект был виден через прицельные приспособления компаса (мушку, целик, призму).
    • Одновременно считайте значение в градусах на картушке компаса, которое совпадает с прицельной линией. Это и есть компасный пеленг на объект.

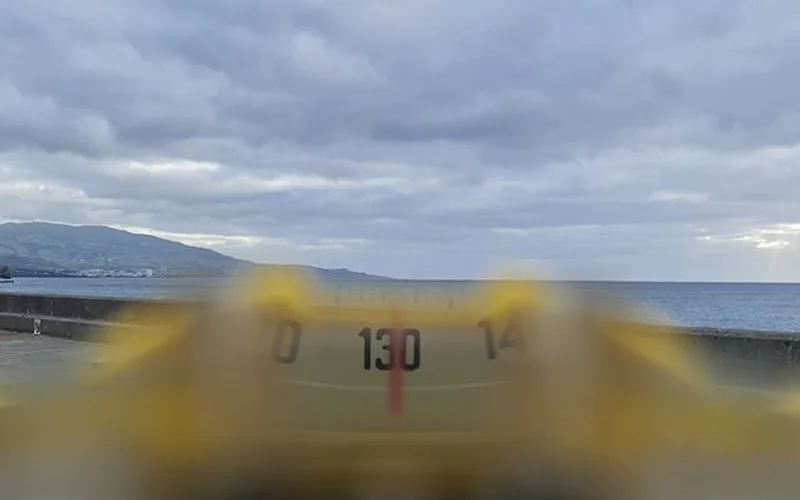

берущего пеленг на береговой ориентир с помощью ручного пеленгаторного компаса.

  1. С помощью специального пеленгатора, установленного на рулевом компасе: Некоторые рулевые компасы оборудованы съемным или встроенным пеленгатором (азимутальным кругом с диоптрами). Процесс похож на работу с ручным пеленгатором.

Для чего нужны пеленги?

Умение брать пеленги открывает множество возможностей для навигации:

  • Определение местоположения яхты (Line of Position, LOP):

    • По двум пеленгам: Взяв пеленги на два известных и нанесенных на карту объекта (например, маяк и мыс), и нанеся эти пеленги на карту (как линии, исходящие из этих объектов под соответствующими углами), вы найдете точку их пересечения. Эта точка и будет вашим местоположением. Для большей точности объекты должны находиться под углом, близким к 90° друг к другу.
    • По трем пеленгам: Для еще большей точности берут пеленги на три объекта. На карте эти три линии обычно образуют небольшой треугольник (треугольник погрешностей), внутри которого и находится яхта.
    • Крюйс-пеленг (Running Fix): Если виден только один ориентир, можно определить свое местоположение, взяв на него два пеленга через определенный промежуток времени и зная пройденное за это время расстояние и курс.
  • Контроль за якорной стоянкой: Взяв пеленги на несколько береговых ориентиров после постановки на якорь и периодически их проверяя, можно контролировать, не дрейфует ли яхта.

  • Определение опасных секторов и безопасных курсов: Например, пеленг на опасность (скалу, мель) позволяет понять, находитесь ли вы в безопасном секторе.

  • Обнаружение других судов и предотвращение столкновений: Если пеленг на встречное судно не меняется, а дистанция сокращается, это верный признак опасности столкновения.

На практических занятиях в Navi.training вы научитесь быстро и точно брать пеленги, работать с таблицей девиации, пересчитывать компасные пеленги в истинные и наносить их на карту. Эти навыки незаменимы для классической навигации и являются фундаментом безопасности в море, особенно когда вы решите отправиться в самостоятельное плавание вдали от знакомых берегов.

Компас и карта: основы классической навигации и прокладка курса по компасу

Даже если ваша яхта оснащена самым современным картплоттером, умение работать с бумажной морской картой и компасом — это не просто дань традициям, а насущная необходимость для любого грамотного шкипера. Этот навык обеспечивает навигационную независимость и глубокое понимание окружающей обстановки.

Морская навигационная карта

Морская карта – это не просто схема местности, это подробнейший документ, содержащий всю необходимую информацию для безопасного плавания:

  • Глубины: Указаны цифрами (в метрах, футах или саженях – единица измерения всегда указывается на карте) и часто выделены изобатами (линиями равных глубин) и цветовой отмывкой.
  • Навигационные опасности: Скалы, мели, затонувшие суда, подводные кабели и трубопроводы.
  • Средства навигационного оборудования (СНО): Маяки, буи, знаки, их характеристики (цвет, форма, характер огня, звуковые сигналы).
  • Береговая линия: Ее очертания, приметные мысы, заливы, устья рек.
  • Характер грунта: Важно для выбора места якорной стоянкой.

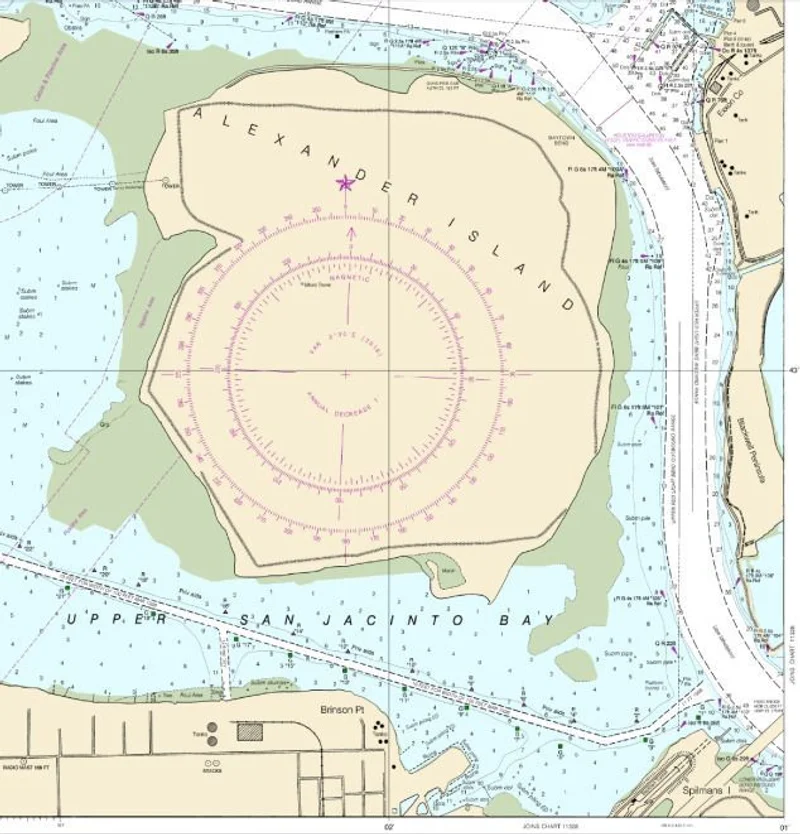

  • Магнитное склонение: Указывается на компасной розе или в специальной информации на карте, включая его годовое изменение.
  • Масштаб карты: Позволяет измерять расстояния.
  • Сетки координат: Линии широты и долготы для определения точного местоположения.

Развернутая бумажная морская карта с навигационными инструментами

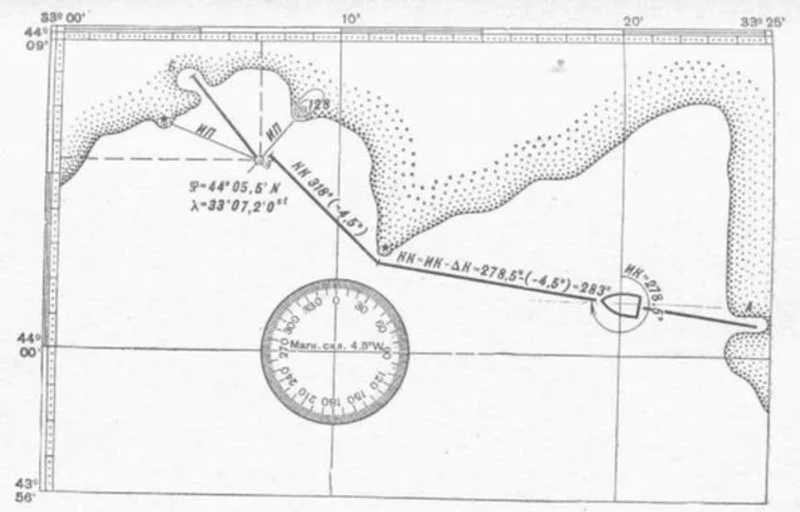

Прокладка курса по компасу

Одна из основных задач при работе с картой и компасом – это прокладка курса по компасу, то есть определение направления движения от одной точки к другой.

  1. Определение истинного курса (ИК): На карте соедините начальную и конечную точки вашего маршрута прямой линией. С помощью параллельной линейки или транспортира измерьте угол этой линии относительно ближайшего меридиана (направление на истинный Север). Это будет ваш истинный курс.
  2. Учет магнитного склонения: Возьмите с карты значение магнитного склонения (Var) для вашего района.
    • Если склонение восточное (E), то магнитный курс (МК) = ИК – Var.
    • Если склонение западное (W), то МК = ИK + Var.
  3. Учет девиации: Возьмите из таблицы девиации вашего компаса значение девиации (Dev) для рассчитанного магнитного курса.
    • Если девиация восточная (E), то компасный курс (КК) = МК – Dev.
    • Если девиация западная (W), то КК = МК + Dev. Полученный компасный курс – это тот курс, который вы должны удерживать по рулевому компасу.

картушка морской карты

Определение местоположения судна (ОМС)

Классические методы определения местоположения судна с помощью компаса и карты включают:

  • По двум или трем пеленгам на известные ориентиры: Как мы обсуждали ранее, взяв компасные пеленги на маяки, мысы или другие объекты, нанесенные на карту, пересчитав их в истинные пеленги и нанеся на карту, в точке пересечения линий пеленгов вы получите свое местоположение.
  • По пеленгу и расстоянию: Если вы знаете пеленг на объект и расстояние до него (например, измеренное радаром или визуально), вы можете определить свое местоположение.
  • Крюйс-пеленг: Определение местоположения по двум разновременным пеленгам на один и тот же ориентир с учетом пройденного яхтой расстояния и курса между пеленгами.
  • По горизонтальным углам между тремя объектами: Измеряется секстаном и наносится на карту с помощью протрактора.

Счисление пути (Dead Reckoning, DR)

Когда нет возможности точно определить свое местоположение (например, в тумане или вдали от берегов), используется счисление пути. Это метод определения предполагаемого местоположения яхты на основе ее последнего известного точного местоположения, пройденного курса, скорости и времени. При этом важно учитывать возможный снос яхты течением и ветром (дрейф). Счислимое местоположение регулярно наносится на карту.

Схема счисления пути на карте: от точки последней обсервации нанесен курс и пройденное расстояние до счислимой точки.

Работа с компасом и картой требует аккуратности, внимания и практики. Это не просто механическое выполнение расчетов, а творческий процесс, развивающий морское мышление. На курсах Navi.training вы получите все необходимые теоретические знания и, что особенно важно, отработаете эти навыки на практике под руководством опытных инструкторов. Вы научитесь "читать" карту, уверенно пользоваться компасом, прокладывать курс и определять свое местоположение в различных условиях, в том числе во время уникальных дневных и ночных практических занятий. Это даст вам ту самую навигационную грамотность, которая является залогом безопасности и уверенности в любом плавании.

Электронный страж курса: что нужно знать об электронных компасах для яхты и автопилотах

Наряду с классическими магнитными компасами, современные яхты все чаще оснащаются электронными компасами. Эти устройства не только дублируют, но и расширяют возможности своих магнитных собратьев, а также тесно интегрируются с другими бортовыми системами, в первую очередь – с автопилотами.

Как работают электронные компасы?

Существует несколько типов электронных компасов, но на яхтах наиболее распространены флюксгейт-компасы (fluxgate compass).

  • Флюксгейт-компас: Его основной элемент – это датчик (сенсор), состоящий из двух или более катушек, намотанных на сердечник из специального высокопроницаемого магнитного материала. Этот датчик измеряет компоненты магнитного поля Земли. Электронная схема обрабатывает сигналы с датчика и вычисляет направление на магнитный Север. Данные о курсе выводятся на цифровой дисплей или передаются в другие навигационные системы.

Преимущества флюксгейт-компасов: * Отсутствие подвижных частей (картушки), что делает их менее чувствительными к вибрациям и ударам. * Возможность установки датчика в удаленном месте, защищенном от магнитных помех, а дисплея – в удобном для рулевого месте. * Легкая интеграция с другой электроникой (картплоттеры, автопилоты, многофункциональные дисплеи). * Часто имеют функцию автоматической компенсации девиации (после процедуры калибровки).

Схематичное изображение дисплея электронного компаса.

Некоторые современные системы могут использовать данные от GPS-компасов (или спутниковых компасов), которые определяют курс судна на основе сигналов от нескольких GPS-антенн, разнесенных на борту. Они определяют истинный курс и не подвержены магнитному склонению и девиации, но зависимы от работы GPS-системы и электропитания.

Электронный компас и автопилот

Электронный компас является "глазами и ушами" автопилота. Автопилот – это система, которая автоматически удерживает яхту на заданном курсе. Для этого ему необходимы точные и стабильные данные о текущем курсе судна, которые и поставляет электронный компас.

Автопилот получает от компаса информацию об отклонении от заданного курса и с помощью исполнительного механизма (электрического или гидравлического привода) воздействует на рулевое управление, возвращая яхту на курс. Современные автопилоты также могут учитывать данные о скорости, ветре и состоянии моря для более точного и экономичного руления.

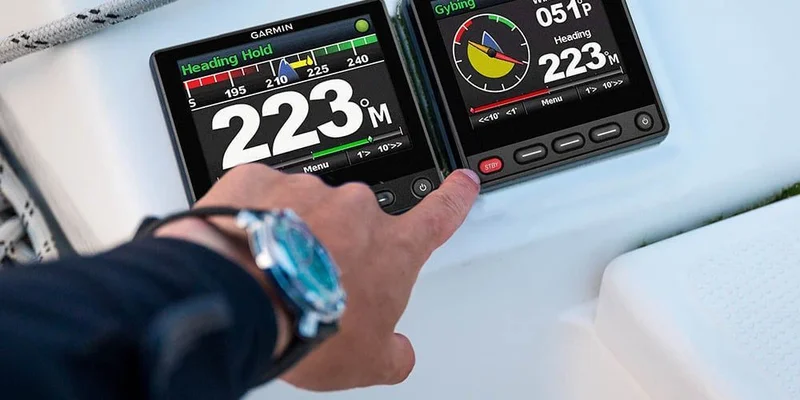

Панель управления автопилотом на яхте, на дисплее виден текущий и заданный курс.

Нужно ли учитывать склонение и девиацию для электронных компасов?

  • Магнитное склонение: Флюксгейт-компас, как и обычный магнитный, измеряет направление на магнитный Север. Поэтому для получения истинного курса необходимо учитывать магнитное склонение. Однако многие современные навигационные системы (картплоттеры, многофункциональные дисплеи), получая данные от флюксгейт-компаса, могут автоматически вносить поправку на склонение, если в них введено его значение (вручную или из базы данных). GPS-компасы сразу дают истинный курс.
  • Девиация: Флюксгейт-компасы также подвержены девиации, если их датчик установлен вблизи источников магнитных помех. Большинство из них имеют процедуру калибровки (часто называемую "swinging" или "компенсация"), во время которой яхта выполняет несколько полных поворотов, а электроника компаса анализирует изменения показаний и вычисляет поправки на девиацию для разных курсов, сохраняя их в памяти. После правильной калибровки электронный компас выдает уже скорректированный магнитный курс (или его можно настроить на вывод истинного курса, если он получает данные о склонении).

Важность калибровки

Для корректной работы электронного компаса и, соответственно, автопилота, критически важна правильная и регулярная калибровка (компенсация девиации). Эту процедуру следует выполнять:

  • После установки компаса.
  • После установки на яхте нового оборудования, которое может создавать магнитные помехи (двигатель, генератор, крупные металлические предметы).
  • Периодически, для проверки точности.

Несмотря на "умность" электронных систем, понимание принципов их работы и необходимости учета поправок остается важным для шкипера. На курсах Navi.training вы познакомитесь с современным навигационным оборудованием, включая электронные компасы для яхты и автопилоты, и научитесь не только пользоваться ими, но и понимать, как они работают и как обеспечить их точность. Ведь даже самая передовая технология требует грамотного пользователя.

Компас в непогоду и ночью: ваш главный ориентир

Когда солнце скрывается за горизонтом или небо затягивают тучи, а видимость резко падает, роль магнитного компаса на борту яхты возрастает многократно. В таких условиях он перестает быть просто навигационным инструментом и превращается в ваш главный, а порой и единственный, надежный ориентир.

Навигация ночью

Ночное плавание имеет свою особую романтику, но и предъявляет повышенные требования к навыкам шкипера. Визуальные ориентиры, привычные днем (очертания берега, отдельные деревья или здания), либо исчезают совсем, либо становятся трудноразличимыми.

  • Огни: Ночью главными ориентирами становятся навигационные огни:
    • Огни СНО (Средств Навигационного Оборудования): Маяки, светящие буи, створные огни. Их характеристики (цвет, частота и характер проблесков) указаны на карте и в лоциях, и их правильная идентификация критически важна.
    • Навигационные огни других судов: По их расположению и цвету можно определить тип судна, его курс и намерения. Красный огонь – левый борт, зеленый – правый, белый – кормовой или топовый. Если вы видите одновременно красный и зеленый бортовые огни встречного судна, это означает, что оно идет прямо на вас.
  • Компас – ваш поводырь: Именно ночью умение точно удерживать курс по компасу становится первостепенным. Выбранный на карте безопасный курс выдерживаете, постоянно сверяясь с рулевым компасом.
  • Осторожность при взятии пеленгов: Ночью сложнее точно идентифицировать объекты для пеленгования. Используйте только хорошо опознаваемые маяки или огни с известными характеристиками.
  • Адаптация зрения: Для сохранения ночного зрения используйте на борту красную подсветку приборов и карт. Избегайте яркого белого света.

Фотография яхты, идущей ночью. Видны навигационные огни, светящийся компас и огни на берегу вдали.

Плавание в условиях ограниченной видимости (туман, дождь, снег)

Туман – один из самых коварных врагов моряка. Видимость может упасть до нескольких десятков метров, и тогда ориентация в пространстве становится чрезвычайно сложной задачей.

  • Компас и счисление: В тумане вы практически полностью полагаетесь на компас для удержания курса и на счисление пути для определения своего предполагаемого местоположения. Точность ведения счисления становится жизненно важной.
  • Звуковые сигналы: По международным правилам (МППСС-72), в условиях ограниченной видимости суда обязаны подавать предписанные туманные сигналы (гудки, колокол, гонг). Важно не только подавать свои сигналы, но и внимательно слушать эфир, пытаясь определить по звукам наличие и направление других судов. Помните, что звук в тумане распространяется обманчиво.
  • Радар и GPS: Если на борту есть радар и GPS, они становятся неоценимыми помощниками. Радар поможет обнаружить другие суда и препятствия, а GPS даст ваше местоположение. Но не забывайте, что и электроника может отказать.
  • Снижение скорости: В условиях плохой видимости необходимо снизить скорость до минимальной, обеспечивающей управляемость судна, чтобы иметь достаточно времени для маневра при внезапном появлении опасности.
  • Постоянное наблюдение: Усильте визуальное и слуховое наблюдение.

Практика плавания в сложных условиях, включая ночные выходы и тренировки в условиях условного "тумана" (когда часть обзора закрыта), является неотъемлемой частью качественной подготовки шкиперов в Navi.training. Наши инструкторы научат вас не бояться этих условий, а уверенно использовать компас и другие доступные средства для безопасной навигации. Ведь настоящий капитан – это тот, кто готов вести свою яхту к цели в любую погоду и в любое время суток, полагаясь на свои знания, опыт и верные инструменты, главным из которых в таких ситуациях становится компас.

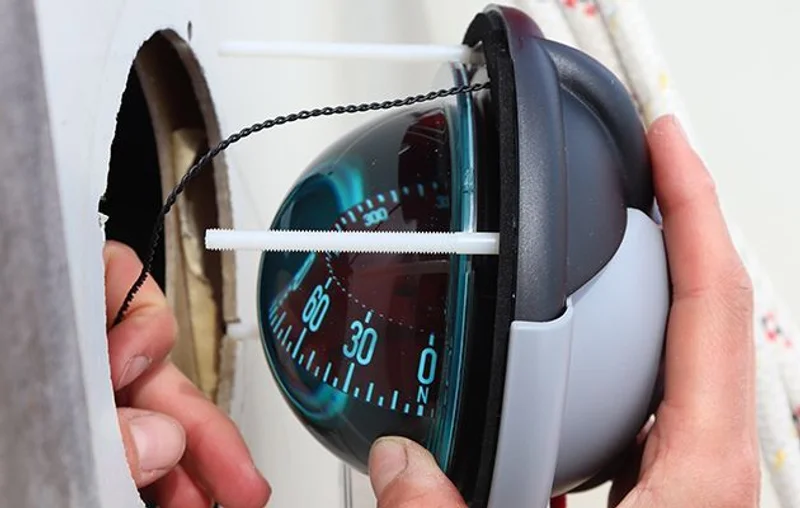

Не только смотреть, но и заботиться: уход за компасом

Магнитный компас, несмотря на свою кажущуюся простоту и надежность, требует определенного внимания и ухода. Правильное обращение и своевременное обслуживание обеспечат его долгую и безотказную работу, а значит, и вашу безопасность в море.

Основные правила ухода и эксплуатации:

  1. Защита от ударов и вибраций: Хотя яхтенные компасы спроектированы так, чтобы выдерживать морские условия, сильные удары или постоянная чрезмерная вибрация могут повредить чувствительный механизм картушки или ее опору. Старайтесь избегать падения компаса (особенно ручного) и следите за надежностью крепления стационарного компаса.
  2. Чистота стекла и корпуса: Регулярно протирайте стекло компаса мягкой чистой тканью, чтобы обеспечить хорошую видимость картушки. Используйте пресную воду для удаления солевых отложений. Не применяйте абразивные чистящие средства или растворители, которые могут повредить стекло или корпус.
  3. Проверка жидкости в котелке: Периодически осматривайте котелок компаса. Жидкость внутри должна быть прозрачной, без помутнений и пузырьков воздуха.
    • Пузырьки воздуха: Небольшой пузырек может появляться при резких перепадах температуры и обычно не является большой проблемой, если он не мешает считыванию показаний. Однако если пузырь большой или их много, это может указывать на утечку жидкости. В этом случае компас требует ремонта или доливки специальной жидкости в сервисном центре. Не пытайтесь самостоятельно вскрывать герметичный котелок.
    • Помутнение жидкости: Может быть вызвано старением жидкости или попаданием воды. Такой компас также нуждается в обслуживании.
  4. Состояние картушки: Картушка должна вращаться плавно, без заеданий. Она должна быстро стабилизироваться после поворота яхты. Если картушка движется вяло или "залипает", это может указывать на проблемы с ее опорой или размагничивание стрелок.
  5. Подсветка: Регулярно проверяйте работу подсветки рулевого компаса, особенно перед ночными выходами.
  6. Компенсация девиации: Как мы уже обсуждали, девиация – это серьезный источник ошибок. Периодически (например, раз в год или после установки на борт нового металлического оборудования или электроприборов) рекомендуется проверять и при необходимости корректировать девиацию компаса. Для этого обычно приглашают специалиста. Следите за актуальностью вашей таблицы девиации.
  7. Избегайте магнитных полей: Самое главное правило – не размещайте вблизи компаса металлические предметы (особенно из стали и железа), магниты, мобильные телефоны, радиостанции, динамики аудиосистем, инструменты и другие источники магнитных или электромагнитных полей. Даже небольшой магнитный предмет может существенно исказить показания. Обучите этому правилу весь экипаж.

Человек аккуратно протирает стекло рулевого компаса на яхте.

Хранение ручного компаса:

  • Если вы не используете ручной пеленгаторный компас, храните его в специальном чехле или коробке в сухом месте, защищенном от прямых солнечных лучей и сильных магнитных полей.

Когда обращаться к специалистам:

  • При появлении больших пузырей воздуха или помутнении жидкости в котелке.
  • Если картушка плохо вращается или не стабилизируется.
  • Если есть подозрения на значительное изменение девиации, которое не удается скомпенсировать.
  • Для плановой проверки и компенсации девиации.

Забота о компасе – это несложная, но важная часть общей культуры эксплуатации яхты. Относитесь к нему с уважением, и он будет служить вам верой и правдой долгие годы, оставаясь вашим самым надежным навигационным ориентиром. На курсах Navi.training мы не только учим пользоваться компасом, но и рассказываем об основах ухода за судовым оборудованием, ведь грамотный шкипер – это еще и рачительный хозяин своего судна. Правильно используемый компас на яхте – залог вашей безопасности.

Вот вы и познакомились поближе с таким, казалось бы, знакомым, но полным нюансов прибором – яхтенным компасом. От его истории и отличий от сухопутного "брата" до тонкостей работы с электронными аналогами, склонением и девиацией – каждый аспект важен для будущего капитана. Умение не просто видеть цифры на картушке, а понимать, что за ними стоит, и как эти показания использовать для безопасного плавания в любых условиях, используя компас на яхте – вот что отличает опытного моряка.

Забота о компасе – это несложная, но важная часть общей культуры эксплуатации яхты.

Путь от мечты до реального штурвала может показаться долгим, но он невероятно увлекателен. И компас – это лишь один из многих инструментов и навыков, которые вы освоите. Представьте себе: вы уверенно прокладываете курс по карте, сверяясь с надежной стрелкой компаса, ведете яхту сквозь ночные волны, ориентируясь по огням маяков, или безопасно входите в незнакомую бухту, точно зная свое местоположение. Это и есть свобода, которую дарит что такое яхтинг.

Если эта статья зажгла в вас искру интереса и желание узнать больше, сделать следующий шаг, то команда Navi.training готова стать вашим проводником в этот удивительный мир. Мы понимаем ваши возможные опасения: сложность обучения, стоимость, языковой барьер. Поэтому мы создали программы, которые делают обучение яхтингу доступным, понятным и эффективным, даже если вы начинаете с абсолютного нуля. Наши опытные инструкторы говорят на вашем языке (русском, украинском, английском) и помогут вам освоить все тонкости, от работы с компасом до сложных маневров и ночной навигации, которая является уникальной частью нашей практической подготовки. По окончании курса вы получите международно признанный виды яхтенных прав, открывающий двери для самостоятельного чартера яхт по всему миру. А мы, в свою очередь, всегда готовы помочь вам и с выбором яхты для первого самостоятельного плавания. Важно знать, что виды парусных яхт отличаются. Изучите также виды швартовок и виды килей для понимания конструкции яхт. Ознакомьтесь с тем, что такое день на яхте и как на яхтинг и погода влияют друг на друга. Также полезной будет информация про морская болезнь и особенности метеорология в целом. Яхтинг – это не привилегия избранных, это увлекательное путешествие, доступное каждому, кто готов учиться и мечтать. И Navi.training здесь, чтобы помочь вам пройти этот путь – от мечты до штурвала.

Мечтаете научиться управлять яхтой?

Обращайтесь, у нас всегда есть программа которая подойдет именно вам
