24 мин. чтения
Представьте себе прогулочную яхту, идущую тёмной ночью по неспокойному морю. Вокруг ни огонька, туман стелется над водой, а вдали еле различимы огни проходящего корабля. В такой ситуации у шкипера возникают вполне здравые мысли: на что положиться, кроме собственных глаз? К счастью, у современных капитанов есть сразу три дополнительных «глаза», которые ведут судно – GPS, AIS и радар. Эти электронные ассистенты становятся вашими незаменимыми помощниками: один – как бы взгляд с небес на вашу точку на карте, другой – «общается» с окружающими судами, а третий – видит сквозь темноту и туман. Давайте разберём, как работают эти три системы, в чём их преимущества и ограничения, и почему для безопасной навигации важно использовать все три вместе.

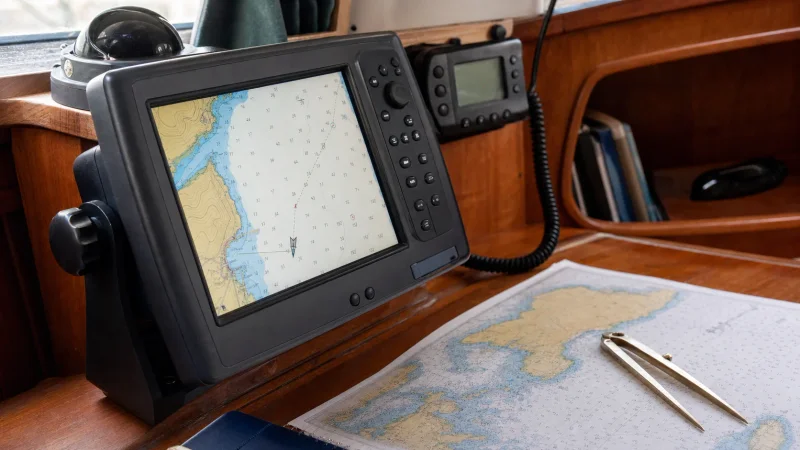

GPS: глаз из космоса
GPS (Global Positioning System) – спутниковая навигационная система, которая даёт вашему судну координаты с точностью до нескольких метров. Проще говоря, GPS – это ваш электронный навигатор, всегда знающий, где вы находитесь. Приёмник GPS улавливает сигналы от нескольких спутников и по времени их прихода вычисляет своё местоположение. Результат – широта и долгота вашего судна в реальном времени, плюс высота (для корабля это не столь важно) и высокоточный курс и скорость по отношению к земле (SOG, COG).
Принцип работы GPS на яхте
Принцип работы: GPS-прибор на яхте постоянно «слушает» радиосигналы спутников на орбите. Зная мгновения времени от нескольких спутников, он триангуляцией определяет ваше местоположение. В современных приёмниках используются не только американские спутники GPS, но и аналоги – ГЛОНАСС, Galileo, BeiDou – чтобы повысить надёжность и точность. Поэтому корректнее говорить GNSS, но термин GPS стал обиходным. Полученные координаты GPS сразу передаются на картплоттер – электронную карту – где вы видите свою позицию и можете строить маршрут. Также данные GPS интегрируются в другие приборы: например, AIS использует GPS-позицию для передачи другим судам, а радар – для наложения своих данных на карту. Кроме того, GPS даёт всем приборам на борту эталонное время – своеобразный часовой «пульс» системы, чтобы всё работало синхронно.
Практическое применение GPS на яхте
Практическое применение: Для шкипера GPS – настоящая революция в сравнении с бумажными картами и секстантом. На дисплее картплоттера ваша яхта отображается как символ на электронной карте, и вы мгновенно видите окружающие берега, навигационные знаки и глубины. Вы можете проложить маршрут, и автопилот, связанный с GPS, будет вести вас точно по курсу. GPS указывает вашу скорость относительно земли и помогает оценивать время прихода в пункт назначения. В общем, этот космический «глаз» заменяет целую команду штурманов из прошлого!
Главный недостаток GPS на яхте
Однако GPS не всесилен. Его главный недостаток – он не видит препятствий. GPS покажет, где вы на карте, но не предупредит о том, что прямо перед носом дрейфует неопознанный буй или маленькая лодка. Также GPS не покажет нам погоду вокруг или другие корабли – он просто указывает координаты. Тут на помощь и приходят другие системы – радар и AIS. Кроме того, GPS-сигналы могут давать сбой: в узком фьорде или закрытой бухте сигнал может пропадать, а помехи или даже умышленные глушилки способны временно «ослепить» GPS-приёмник. Бывали случаи, когда из-за сбоя GPS корабли оказывались не там, где думали – один балкер у Австралии чуть не сел на риф из-за поломки GPS-антенны, которая выдавала ошибочные координаты на все приборы . Команда слишком полагалась на электронную карту и не сразу заметила по радару и огням, что риф гораздо ближе. Лишь в последний момент лоцман увидел красный сектор берегового маяка и успел отвернуть от опасности . Вывод прост: всегда перепроверяйте GPS другими способами, особенно вблизи опасностей. К счастью, на судне есть и другие «глаза».
Плюсы GPS:
• Предоставляет точные координаты, курс и скорость в любой точке планеты.
• Позволяет прокладывать маршруты и автоматически их придерживаться (в связке с автопилотом).
• Синхронизирует работу других систем (даёт точное время и координаты для AIS, карт, аварийных маяков и пр.).
• Прост в использовании: отображает позицию прямо на электронной карте, понятной даже новичку.
Минусы GPS:
• Не обнаруживает препятствий и другие суда – только позиция на карте.
• Зависит от спутникового сигнала: возможны помехи, затенение (в ущельях, портах), умышленное глушение или спуфинг (подмена сигнала).
• Точность обычно 3–5 м, что достаточно для навигации, но мелкие навигационные опасности (рифы, отмели) всё равно требуют запаса. Ошибки в картах или неправильная настройка (например, неверный датум) могут привести к неверному отображению позиции.
• При полной электроотказе на борту GPS бесполезен – нужна бумажная карта и умение ей пользоваться как резерв.
Ваш космический навигатор GPS – это основа современной навигации. Но чтобы видеть, что окружает судно, одного местоположения мало. Далее подключаем второй «глаз» – систему AIS, которая делает вас видимым для других и показывает их на вашем экране.

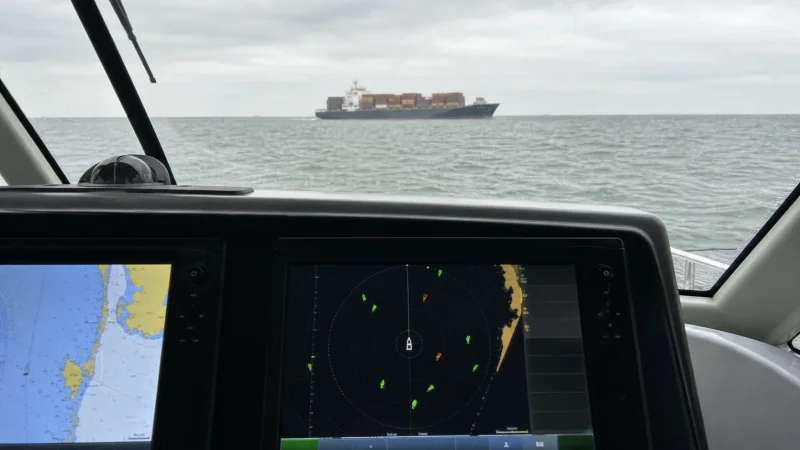

AIS: электронное зрение «с общей картиной»
AIS (Automatic Identification System / АИС – Автоматическая идентификационная система) – это, образно говоря, система обмена электронными визитками между судами. Каждое судно, оснащённое AIS-транспондером, автоматически передаёт в эфир информацию о себе: кто вы, где вы, куда идёте и с какой скоростью . Прибор AIS – это маленький VHF-радиопередатчик с GPS-приёмником. Он регулярно (от каждых 2 секунд до нескольких минут, в зависимости от типа и скорости хода) шлёт ваш позывной, координаты, курс, скорость и другие данные, а также принимает аналогичные сообщения от других судов . Проще говоря, AIS позволяет судам «видеть» друг друга на электронных картах задолго до визуального контакта.
Что передаёт и кто видит: стандартное сообщение AIS включает ваш уникальный номер MMSI, название судна, тип (яхта, танкер, рыболовное и т.д.), размеры, навигационный статус (например, на ходу под двигателем, на якоре), текущие координаты, курс и скорость, а иногда и дополнительную информацию – пункт назначения, ETA, осадку . Все эти данные принимают любые суда в радиусе действия, у которых есть AIS-приёмник, а также береговые станции и даже спутники на орбите . Представьте: ваша яхта длиной 40 футов транслирует свой сигнал, и капитан огромного контейнеровоза в нескольких милях уже видит на экране, что поблизости есть маленькая яхта, знает её имя и курс. Это значительно снижает риск, что вас не заметят. И наоборот – вы видите приближающиеся суда, их параметры, и можете оценить опасность сближения заранее.
Как AIS помогает избежать столкновений: на экране картплоттера или AIS-дисплея другие суда отображаются обычно треугольничками или точками с векторами курса. Компьютер сразу рассчитывает CPA (Closest Point of Approach) – ближайшую точку сближения – и время до неё. Если риск столкновения высок, система выдаст тревожный сигнал. Важно, что AIS показывает не просто точку, а имя и радиопозывной судна, его тип и размеры . Зная название, вы можете по УКВ-связи вызвать конкретный корабль: «Tanker Poseidon, this is sailing yacht Breeze, I am at your starboard bow…» – очень полезно для согласования расхождения. То есть AIS – это не пассивный радарный эхо, а дружелюбный маячок, сообщающий всем вокруг: “Вот он я, и вот мои намерения”. В условиях ограниченной видимости (туман, ночь) AIS даёт хоть какую-то уверенность: вы видите в электронном виде тех, кого иначе не увидели бы глазом. Особенно полезно вблизи портов и фарватеров, где интенсивное движение –AIS сокращает «слепые зоны», оставленные радаром и человеческим зрением .
Например, AIS «видит» даже тех, кто за поворотом или за островом, куда не достаёт прямой луч радара . Сигналы AIS используют УКВ-диапазон 162 МГц, у которого длина волны больше, чем у микроволнового излучения радара . Благодаря этому радиоволны AIS могут огибать небольшие препятствия и дальность их действия приятно удивляет – нередко 20–30 морских миль при высоко размещенной антенне . Из практики: ваш яхтенный AIS класса B обычно «бьёт» на 5–10 миль, а вот мощные передатчики на судах класса A могут передавать сигнал и на 20+ миль . Всё зависит от высоты антенны и условий. Так или иначе, радиус действия AIS часто превышает дальность видимости и даже радиолокации для малого судна. Получается, AIS может подсветить цели за горизонтом или сквозь радиопомехи, там где радар уже не видит.
Конечно, AIS – не панацея. Главное ограничение AIS: видны только те, кто им пользуется. Маленькая лодка без транспондера останется невидимой на экране . Скалы, контейнеры, брёвна в воде – ничего этого AIS не покажет . Более того, даже некоторые крупные суда могут не передавать сигнал: например, рыбаки порой выключают AIS, чтобы скрыть удачные уловы, а военные корабли могут отключать AIS из соображений безопасности. Если вы полагаетесь только на AIS, есть риск пропустить «тихий» объект. В таких случаях выручит радар – о нём чуть позже. Ещё нюанс: данные AIS обновляются не непрерывно, а пакетами. Коммерческие суда класса A шлют сообщения каждые 2–10 секунд на ходу, а вот яхты с AIS класса B – примерно раз в 30 секунд, а то и реже (до 3 минут, если стоят на месте) . Поэтому цель на экране может немного «отставать» от реальности. На малых скоростях это не страшно, но если, скажем, вы видите быстроходный катер по AIS – имейте в виду, его фактическое положение может быть уже дальше, чем точка на дисплее. Радар в этом плане даёт мгновенный отклик – эхо движется синхронно с объектом. Современные системы часто объединяют данные: треки AIS и радарной цели накладываются, чтобы показать расхождение. Так видно, что радарное эхо часто чуть опережает значок AIS из-за задержки передачи .
Преимущества AIS для яхтсменов:
• “Видит и тебя, и другими делится” – вы получаете информацию о всех судах вокруг, оборудованных AIS, а они – о вас. Это резко снижает шанс столкновения, даёт время среагировать .
• Показывает информацию о судах: название, тип, размеры, курс, скорость, пункт назначения . Это позволяет оценить ситуацию в комплексе (например, понять, что большой танкер идёт по фарватеру, а маленький прогулочный катер пересекает вам курс).
• Автоматически рассчитывает параметры сближения (CPA, TCPA) и может предупреждать звуком об опасном сближении.
• Способствует связи: зная имя или позывной судна, легко выйти с ним на связь по радио и договориться о манёвре. Без AIS вы видите на радаре лишь анонимную отметку.
• Большая дальность действия: часто дальше, чем видимость или радиолокация с вашей яхты . Позволяет «заглянуть» за горизонт или препятствия, если сигнал проходит .
• Спасение и поиск: передатчики AIS используются в аварийных маячках и MOB-брелоках (Man OverBoard). Если человек упал за борт с таким маяком, он передаёт сигнал AIS – и на экранах ближайших судов появится метка бедствия с точными координатами, что ускоряет спасение.
• Стресс на мостике снижается: когда вы знаете, что вокруг, и другие знают о вас, шкипер ощущает себя увереннее . Например, ночью приятно осознавать, что вахтенный на проходящем супертанкере наверняка видит вашу 45-футовую яхту поблизости .
Недостатки AIS:
• Ограниченное охватом устройств: показывает только те суда и объекты, у которых есть AIS-транспондер и которые включены . Маломерки без AIS, буи, мели, киты – всё это останется невидимым.
• Задержка обновления: особенно для целей с AIS класса B – данные могут обновляться раз в несколько десятков секунд, так что быстроходные цели могут быть уже не там, где значок .
• Радиус связи ограничен радиолинией: при дальности более 20-30 миль или если сигнал заслонён горой, вы не увидите цель (хотя береговые ретрансляторы и спутники отчасти решают это, передавая данные через интернет, но в открытом море интернет есть не всегда).
• Перегрузка эфира: в очень загруженных районах (большие порты, скопление сотен судов) теоретически возможно, что канал AIS станет перегружен. Но для яхтенной практики это редкость.
• Энергопотребление и установка: сама по себе AIS-приставка потребляет немного, однако требует антенны УКВ на мачте и подключения к картплоттеру. Впрочем, многие современные УКВ-радиостанции уже имеют встроенный AIS-приёмник.
• Конфиденциальность: некоторые яхтсмены не любят, что их передвижения видны всем (через сайты типа MarineTraffic). В сегменте отдыха это не столь критично, но кто-то предпочитает выключать AIS вне оживлённых зон. Однако безопасность важнее – лучше быть видимым.
Практический пример: представим, вы выходите из марины на Средиземке в утреннем тумане. Видимость 200 метров, но на экране AIS вы уже видите, что в паре миль идет паром, а чуть в стороне – танкер на якоре. Вы заранее планируете манёвр, ещё до того как услышите рев турбины парома. Но вдруг – сюрприз: прямо по курсу высвечивается точка на радаре, которой нет на AIS! Похоже, это небольшая рыбацкая лодка без транспондера. Тут вы радуетесь, что не поленились включить радар, выходя в туман. Перейдём же к этому третьему электронному «глазу».

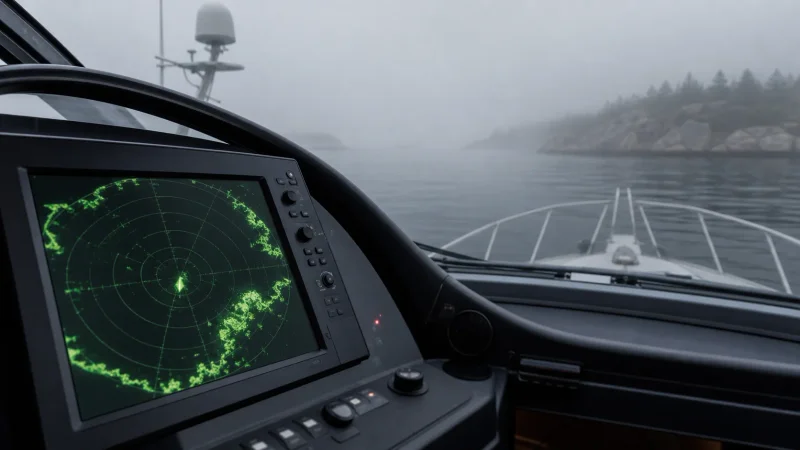

Радар: взгляд сквозь туман и ночь
Радар – старейший из тройки электронных помощников, но от этого не менее важный. Слово RADAR расшифровывается как Radio Detection And Ranging – радиообнаружение и дальнометрия. Он работает по принципу эхолота, только вместо звука – радиоволны. Радар излучает короткие импульсы СВЧ-диапазона и улавливает отражённый сигнал. Измеряя время возврата эха, радар вычисляет расстояние до объекта, а по направлению антенны – его пеленг (направление относительно носа судна) . Результат вы видите на экране как засветки – точки или пятна, расположенные так же, как реальные объекты вокруг. Грубо говоря, радар показывает картинку окружающего мира в реальном времени, независимо от освещения и видимости .
Что «видит» радар ня яхте
Что «видит» радар: почти всё, что отражает радиоволны. Другие суда (даже без огней, даже скрытые туманом или ночью) , береговую линию, острова, большие буи и навигационные знаки, скалы, локации дождевых туч (ливневые облака дают заметные засветки). Рadar – это ваш надежный ночной дозорный или «магический фонарь», выхватывающий из темноты препятствия. В густом тумане радар буквально становится глазами: как только в зоне 2-3 миль появится судёнышко, на экране возникнет отметка. Многие опытные шкиперы говорят: если ходишь в темноте или тумане – радар незаменим, никакой AIS его не заменит . Ведь радар ловит даже то, что не передаёт сигнал – от каякера до бревна, от скалы до внезапно всплывшего контейнера. В идеальных условиях мощный яхтенный радар (с хорошей антенной) увидит большой корабль на расстоянии 20-24 мили, берег – мили за 16, а яхту – за несколько миль (точные цифры зависят от высоты антенны и размеров цели). Но самое главное – на малых дистанциях (до нескольких миль) радар предоставляет наиболее точную и свежую информацию. Он непрерывно сканирует вокруг, обновляя картину с каждой секунды, тогда как AIS может «молчать» пару минут. Например, на экране радара сразу видно манёвр судна – смещение эха, а AIS покажет изменение курса/скорости с запозданием.
Радар и ночная навигация на яхте
Радар в слепую навигацию: Радар исторически применялся для плавания «на приборы». Ещё до эры GPS штурманы прокладывали курс по радару, отслеживая очертания берегов, мысов, буйков. Сейчас, когда на экране есть электронная карта, радар часто накладывают прямо на неё. Современные картплоттеры умеют делать радарное наложение (overlay): картинка радара (эхо целей) прорисована поверх навигационной карты. Это очень удобно – сразу видно, какая засветка соответствует какому мысу или бую на карте, а какие эхосигналы не имеют соответствия на карте (значит, это другое судно или неучтённый объект) . Также обычно одновременно отображаются и значки AIS. Вся картина сразу перед глазами: береговая линия, навигационные знаки, дождевые тучи, суда с AIS и без AIS – все различимо по типу отметки. Такой совмещённый экран действительно «оживляет» восприятие окружения .
Пример отображения радара, накладываемого на электронную карту (красные отметки) вместе с целями AIS. Это помогает шкиперу отличить неподвижные объекты (берег, буи – их эхо совпадает с контуром карты) от движущихся судов, даже в густом тумане.
Кроме того, на радаре можно сопровождать цели. Функция MARPA или ARPA позволяет «захватить» выбранную отметку и автоматически вычислять её курс, скорость, CPA/TCPA – аналогично тому, как это делает AIS . Разница в том, что радар сам вычисляет движение цели относительно вас, безо всяких сигналов с её стороны. Это полезно, когда встречное судно не оборудовано AIS – вы всё равно сможете оценить опасность сближения. Новые технологии, такие как доплеровский режим, отмечают движущиеся объекты цветом (например, все цели, которые приближаются к вам, подсвечиваются красным или жёлтым) . Это сразу привлекает внимание: мол, «вот этот катерик догоняет нас сзади, будьте начеку».
Ограничения радара на яхте
Ограничения радара: Радар – прибор требовательный к умелым рукам. Во-первых, его надо настроить. Слишком высокая чувствительность – и на экране будет «снег» от волн и дождя (ложные засветки), слишком низкая – и можно не заметить маленькую яхту . Производители постоянно улучшают алгоритмы фильтрации помех, но человеческий фактор всё равно есть: нужно понимать, как регулировать усиление, подавление дождя и морской ряби. Новичкам порой сложно правильно интерпретировать радарную картинку – она отличается от привычной карты. Поэтому были случаи радарных столкновений, когда штурман неправильно понял, на что смотрит . Во-вторых, радар имеет мертвые зоны и ограничения по физике. За высокой горой он, естественно, ничего не увидит – радиоволны распространяются почти прямолинейно. Маленькая цель из пластика (например, лодка из стеклопластика) может дать слабое отражение и затеряться в помехах . Поэтому на яхтах часто ставят отражатели (радарные отражатели или активные ответчики), чтобы увеличить заметность судна на радарах других кораблей. Радарное эхо маленькой яхты обычно обнаруживается не дальше 2–3 миль , а то и ближе при волнении. И то – если наблюдать внимательно. В одной реальной истории 13-метровая яхта ночью пересекала курс контейнеровоза и чуть не была раздавлена: на яхте не было ни AIS, ни радара, а на большом судне её пропустили на экране среди помех . При расследовании оказалось, что эхо яхты всё-таки было на радаре за 20 минут до столкновения, просто никто не придал ему значения – слишком маленькая точка, да и команда была отвлечена другими задачами. Вывод: малые цели трудно обнаружить на радаре, если не всматриваться . AIS в такой ситуации однозначно привлёк бы внимание на экране, но его не было . Поэтому лучше сочетать оба метода: если у яхты есть AIS-транспондер, то большие суда увидят и метку на экране, и радарное эхо – шансов быть замеченным больше.
Наконец, радар – прибор активный, он излучает мощный сигнал, поэтому требует электроэнергии. На ходу под мотором это обычно не проблема, а вот под парусом, когда вы экономите аккумулятор, некоторые яхтсмены жалеют батареи и не включают радар. Современные модели облегчили эту задачу: появились цифровые (полупроводниковые) радары, потребляющие значительно меньше энергии, чем старые магнетронные, и не требующие времени на разогрев. Такие радары можно держать включёнными постоянно, не боясь посадить батарею, – они «кушают» не намного больше, чем лампочка освещения, и сразу готовы к работе. Снижается и вес радара на мачте – до 5 кг у компактных моделей . Поэтому сейчас даже на 30–40-футовых круизных яхтах радар – вполне обычное дело.
Преимущества радара:
• Работает в любых условиях видимости: туман, ночь, дождь – не помеха . Радар даёт независимый от человеческого глаза обзор обстановки.
• Видит любые объекты: не важно, есть ли у цели электроника. Любое физическое препятствие, достаточное по размеру (судно, берег, буй, скала, плавающий контейнер) – отразит сигнал и появится на экране . Таким образом, радар комплементарен AIS – прикроет его слабые места.
• Мгновенное обновление картины: постоянное сканирование. Положение объектов отображается с минимальной задержкой (обычный радар сканирует 24 об/мин, т.е. обновление ~2,5 сек, а новейшие доплеровские – до 60 об/мин, то есть обновление каждую секунду ).
• Измеряет расстояние и пеленг прямо – очень точные данные относительного положения. Если до цели 2,00 мили по радару – значит так и есть, независимо от погрешностей карт и датумов. Кстати, поэтому радар полезен как проверка правильности GPS-карты: вы можете сопоставить отражения берега с очертаниями на карте. Если что-то не сходится, возможно, карта или GPS дают ошибку.
• Помогает в навигации у берега: радаром можно следить за очертаниями береговой линии, проходить узкости, входить в гавани. Например, ведётесь вдоль берега в темноте – видите на экране мыс впереди, пролив, островки. Можно сверять, что поворот проходит в нужном месте.
• Обнаруживает осадки и шквалы: настроив радар на метеорежим, можно заметить приближение дождевого фронта, грозовых клеток. Опытные моряки по радару оценивают размер и направление движения грозовых туч , чтобы скорректировать курс или подготовиться к порывам.
• Независимость: ваш радар – ваш собственный сенсор. Он не зависит от внешних систем (спутников, чужих передатчиков). Работает автономно, пока есть питание.
Недостатки радара:
• Требует навыка и внимания: нужно понимать принцип, уметь настроить фильтры помех, правильно интерпретировать отметки. Неподготовленному человеку радар может показать «кашу» засветок. Требуется тренировка, особенно в «ручном режиме» настройки чувствительности .
• Могут быть мёртвые зоны и потери целей: маленькие цели (деревянная лодка, SUP-серфингист) могут не засветиться из-за низкой отражающей способности или волн. За островом или большим кораблём вы не увидите тех, кто за ними (нет радиовидимости).
• Ограниченная дальность для малых целей: если AIS-сигнал яхты может теоретически долететь на десятки миль, то заметить яхту на радаре дальше чем за 5-6 миль – большая удача. Обычно обнаружение стеклопластиковой яхты – 2-3 мили , и то при благоприятных условиях. Так что AIS «увидит» друг друга яхты раньше, чем радары друг друга – ещё аргумент иметь AIS.
• Ложные сигналы: волны, дождь, встречные помехи могут создавать ложные отметки. Иногда радар «видит» миражи – дальние берега, грозы – которые не представляют опасности, но могут напугать неопытного.
• Стоимость и энергия: радары дороже AIS. Хотя базовые компактные модели стали доступнее, это всё же серьёзное вложение. Плюс энергопотребление – старые радары потребляют много энергии (~20-40 Вт в режиме передачи). Современные – меньше, но всё равно ощутимо по сравнению с AIS (который <5 Вт). Поэтому идеально иметь и то, и другое, но если выбирать одно при ограниченном бюджете, многие берут AIS из-за цены и простоты . Тем не менее, опыт показывает: кто раз попал в густой туман, потом уже задумывается о покупке радара, если его не было.

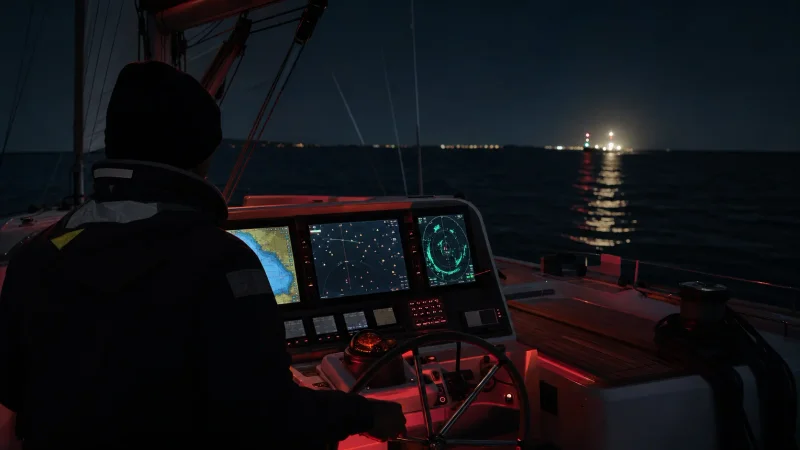

Почему важно использовать все три системы вместе
Как мы видим, каждая из «трёх глаз» даёт свою картинку мира. GPS расскажет, где на карте находитесь вы и куда вам идти, но не покажет, кто или что вокруг. Радар покажет физические объекты вокруг, но не расскажет, кто они и куда направляются, да и мелочь может пропустить. AIS выдаст данные о других судах и их курсах, но не покажет неподготовленные к передаче объекты – ни береговую черту, ни яхту без транспондера. Только используя все три системы вместе, вы получаете полноценную картину и создаёте резервные дублирующие каналы безопасности.
Моряки называют это принципом избыточности: нельзя полагаться на один единственный источник информации в навигации. Морская практика полна примеров, когда отсутствие какого-то одного из элементов приводило к опасности. Мы уже упомянули пару случаев: яхта без радара и AIS чудом избежала гибели под носом контейнеровоза , а экипаж большого судна, полагаясь только на GPS, чуть не посадил корабль на мель . Бывают и менее драматичные, но показательные ситуации:
• Туманное утро в проливе: У вас есть только AIS, но радаром вы не обзавелись. Вы видите на экране несколько кораблей, обходите их… и внезапно, прямо по курсу – силуэт рыбака в лодчонке! Ни огней, ни AIS – хорошо, что успели увернуться. Выдохнув, думаете: «Эх, надо было радар поставить – он бы его показал заведомо» .
• Ночная гонка офшор: Вы – шкипер 50-футовой гоночной яхты, мчитесь под спинакером. Впереди грозовой фронт, льёт дождь стеной, видимость ноль. Радар в режим «погода» показывает массивные очаги осадков, обходим по краю. Вдруг на AIS оживают метки – впереди два сухогруза, идут навстречу. Их AIS виден за 15 миль, хотя на радаре они тонут в помехах дождя. Теперь вы предупреждены, прокладываете безопасную траекторию между ними. Вывод: в ливень радар страдает от дождевых помех, а AIS продолжает уверенно работать . Но если бы это были не суда, а, скажем, остров или риф – AIS бы вам ничего не сказал, а радар бы показал. Опять-таки, нужны оба.
• Отказ электроники: Представьте, сгорел предохранитель, и погас картплоттер с GPS. Ночь, положение неизвестно. Но радар-то работает! Ориентируясь по нему, вы видите береговую линию, огни на буях (радар их тоже видит как точки) и можете прикинуть своё местоположение старым методом – радидальном пеленгом. Или хотя бы бросаете якорь, видя на радаре, что до берега безопасное расстояние. Без радара это превратилось бы в лотерею.
• Ложная уверенность: Идёте вы днём по открытому морю, видимость отличная. Решили, что радар не нужен, раз всё видно глазом, и AIS молчит – вокруг вроде никого. Расслабились… А через некоторое время – внезапно появляется подводная лодка (или скоростной RIB), который не был виден раньше. Оказывается, он был вне радио-дальности AIS или шёл без него. Радар бы, возможно, засёк его значительно раньше, чем глаз.
Примеров много, суть одна: комплексный подход к навигации – залог безопасности. Используя все доступные сенсоры, вы компенсируете слепые зоны друг друга. В авиации пилоты доверяют принципу: “Trust but verify” – доверяй прибору, но проверяй по другому. Так и на мостике яхты: видите цель по радару – проверьте, есть ли AIS-метка, что она показывает. Видите на AIS приближающийся катер – найдите его эхо на радаре, убедитесь, что данные совпадают. GPS показывает, что до скалы 5 кабельтовых – бросьте взгляд на радар: высветилась ли скала на этом расстоянии? Если нет, может, GPS ошибся или карта плохая. Перекрёстная проверка избавит от многих ошибок. Недаром в руководствах пишут: лучшая защита – слоёный «пирог» из средств: визуальный дозор + радар + AIS + GPS, а не что-то одно .
Современные навигационные комплексы: интеграция для удобства
К счастью, производители электроники позаботились, чтобы шкипер не превратился в трёхглазого киборга, вынужденного смотреть в разные приборы. Современные картплоттеры объединяют данные GPS, AIS и радара на одном экране. По сути, у вас есть один большой дисплей (или несколько) – многофункциональный дисплей (MFD) – куда стекается вся информация. GPS даёт ваше местоположение и синхронизирует карту, AIS добавляет на карту движущиеся метки с информацией, радар накладывает сверху реальные отражения. Это как иметь и Google Maps, и «ночной режим» тепловидения одновременно – картографическая основа плюс реальные активные объекты. Вы можете включать-выключать слои: например, отобразить только радар, если хотите «чистую» картинку эхо, или только AIS, или всё вместе. В любом случае, интеграция экономит время и снижает нагрузку на экипаж: не нужно постоянно переводить взгляд с одного экрана на другой и совмещать в уме – техника делает это за вас .
Отметки на экране обычно различаются по виду: AIS-цели – треугольники или кораблики с курсовой линией, радарные эхо – цветные пятна/точки. Если они совпадают географически, значит это один и тот же объект (судно с AIS). Если видите эхо без AIS – возможно, это лодка без трансpondера или какой-то объект (буй, птицы, волны – нужно разобраться). Если наоборот AIS-метка есть, а эха нет – либо объект слишком далеко для радара, либо очень мал (например, AIS-маяк на буйке – он передаёт координаты, но сам буй радар почти не видит). Такие детали помогают правильно оценить обстановку.
Кроме того, автопилоты и другие системы тоже связаны. Многие автопилоты умеют получать данные от AIS – например, некоторые могут автоматически предупреждать, если заложенный маршрут пересекается с траекторией AIS-цели с малым CPA, и даже слегка скорректировать курс. Однако полагаться на автоматику полностью не стоит – правило номер один: навигационные решения принимает человек на вахте. Приборы – советчики, но не капитаны. И всё же, в рутинах перехода интеграция очень выручает. Представьте: у вас на экране сразу выделены все опасные сближения (AIS или радар пометит «опасные» цели красным или жёлтым цветом ), подписаны названия кораблей, показаны береговая линия и фарватеры. Технический прогресс превратил капитанский мостик даже небольшой яхты в мини-центр управления полётами!
Не забудем и про мобильные технологии. Сейчас многие любители берут с собой планшет с морскими картами, подключают его по Wi-Fi к системе яхты – и получают те же данные AIS и радара у себя в руках. То есть можно сидеть в салоне с чаем, посматривать на планшет: всё ли спокойно вокруг. Главное – не увлечься комфортом и не забыть про регулярный визуальный осмотр горизонта 😊. Кстати, про человеческий фактор: три электронных глаза не отменяют старого доброго Mk1 Eyeball, то есть наших собственных глаз. Визуальный обзор никто не отменял, и правилами МППСС требуются постоянные наблюдения. Приборы помогают, но свет фар лодки без огней может заметить только живой человек. Так что правильное сочетание: электронные ассистенты плюс неусыпный вахтенный – тогда уж точно ничего не ускользнёт.
Заключение: ваш корабль – Аргус с сотней глаз
В древнегреческой мифологии был гигант Аргус, у которого было сто глаз, и он был непревзойдённым стражем – всегда бодрствовал. Ваш современный 50-футовый крейсер, конечно, не Аргус, но три электронных глаза ему доступны – и грех ими не воспользоваться. GPS, AIS и радар в связке делают плавание гораздо безопаснее и комфортнее даже для небольших яхт. Один без другого – как одноглазый циклоп: обзор есть, но с мёртвыми зонами. Используя же все три, вы почти ничего не пропустите: GPS укажет дорогу и положение, AIS предупредит о «коллегах» на горизонте, а радар покажет всё, что скрыто в темноте или за дымкой.
Для владельцев и арендаторов яхт 30–70 футов в водах Средиземного моря и Европы это особо актуально. В этих регионах много трафика – коммерческого и любительского, погода бывает разной, да и акватории незнакомые. Инвестируйте в свою безопасность: если в вашей чартерной яхте вдруг нет AIS или радара – задумайтесь об их установке. И обязательно научитесь ими пользоваться, поэкспериментируйте в простых условиях, почитайте мануалы, спросите совета у бывалых. Поверьте, когда-нибудь тёмной ночью эти приборы окупятся сторицей – возможно, спасут вашу яхту от аварии.
И напоследок – небольшой юмористический совет: относитесь к GPS, AIS и радару как к трём мудрым старшим помощникам. GPS – это старпом-штурман с картой, AIS – радист-связист, объявляющий в эфир «Мы здесь! Где вы?», а радар – вахтенный с биноклем, который видит то, что не видит никто. Разве вы стали бы отправляться в плавание без штурмана, радиста и вахтенного? 😉 Вот и плавание без одного из этих устройств – компромисс с вашей же безопасностью. Пусть ваш корабль будет зрячим на все 360° и во все времена суток, тогда любые морские путешествия будут в радость и без чрезвычайных происшествий!
Sources: GPS, AIS and radar information aggregated from Sea Tow Boating Safety guides , B&G Sailing electronics tutorials , and real maritime incident case studies for accuracy and relevance.
