Види кілів вітрильної яхти - як розібратися?

Мрієте про власні вітрила, про солоний вітер в обличчя та безмежну свободу, яку дарує море? Можливо, ви уявляєте себе за штурвалом яхти, впевнено ведучи її до нових горизонтів, розділяючи цю пригоду з родиною та друзями. Але часто на шляху до мрії постають сумніви: «А чи зможу я? Це, мабуть, дуже складно та дорого... Як взагалі в усьому цьому розібратися?» Світ яхтингу справді сповнений своїх термінів та нюансів (важливою є яхтова термінологія), і одне з перших питань, з яким стикається майбутній шкіпер, стосується облаштування яхти. Наприклад, що таке кіль на яхті і чому він такий важливий?

Ця стаття – ваш дружній путівник у світ яхтових кілів. Ми не будемо завантажувати вас складною теорією, а постараємося просто і зрозуміло пояснити, які бувають види кілів, чим вони відрізняються і як впливають на поведінку яхти. Розуміння цих основ не тільки розвіє багато страхів, але й зробить ваше майбутнє Навчання яхтингу більш усвідомленим та захоплюючим. Адже знання – це перший крок до впевненості, а впевненість – ключ до штурвала. І повірте, подорож від мрії до самостійного керування яхтою, відома як яхтинг для початківців, набагато доступніша, ніж здається, особливо якщо поруч є досвідчені наставники, які розмовляють з вами однією мовою.

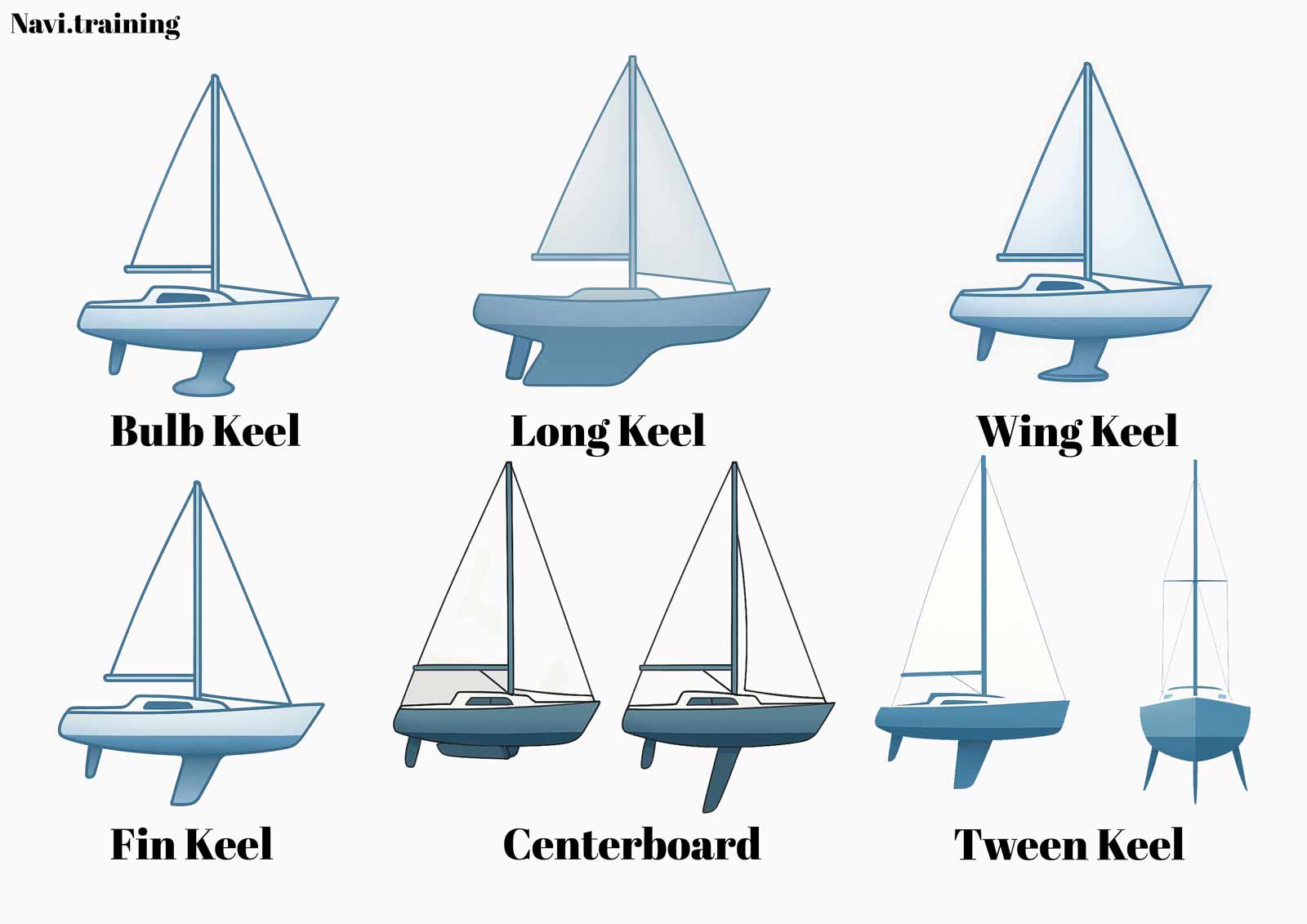

Що таке кіль на яхті і чому без нього яхта – не яхта?

Уявіть собі вітрильну яхту. Існують різні види вітрильних яхт, але спільним для багатьох з них є кіль. Та його частина, що прихована під водою і нагадує великий плавник або лезо, і є кіль. Його можна сміливо назвати підводним «хребтом» судна, адже він виконує дві життєво важливі функції, без яких яхта просто не зможе безпечно та ефективно ходити під вітрилами.

Перша і, мабуть, найочевидніша функція кіля – це остійність яхти, тобто здатність яхти чинити опір перекиданню. Згадайте дитячу іграшку-неваляшку: хоч як би ви її не нахиляли, вона повертається у вертикальне положення. Схожий принцип працює і на яхті. У кілі, особливо в його нижній частині, часто розміщують важкий баласт – зазвичай це свинець або чавун. Цей баласт значно зміщує центр ваги всієї яхти вниз. Коли вітер тисне на вітрила і намагається накренити яхту, низько розташований центр ваги створює «відновлюючий момент» – силу, яка прагне повернути яхту в рівне положення. Саме завдяки цьому яхти можуть ходити зі значним креном, не перевертаючись. Друга ключова функція кіля – опір дрейфу. Коли вітер дує в бік яхти, він не тільки штовхає її вперед, але й намагається знести вбік (це і є дрейф). Кіль, маючи велику бічну площу, працює під водою як крило, створюючи гідродинамічний опір цьому бічному зміщенню. Завдяки цьому яхта може йти не тільки за вітром, але й під досить гострим кутом до нього – це називається лавірування яхти. Без кіля яхта була б просто іграшкою вітру, нездатною рухатися проти нього. Спрощено кажучи, вода обтікає кіль, і на його навітряному боці створюється підвищений тиск, а на підвітряному – знижений. Ця різниця тисків і породжує силу, спрямовану проти дрейфу, дозволяючи яхті утримувати курс. Розуміння цих двох основних функцій кіля – остійність яхти та опору дрейфу – знімає один з перших бар'єрів на шляху до яхтингу: страх перед складністю. Фізика процесу стає зрозумілішою, а з нею приходить і початкова впевненість. Адже яхта – це не магія, а добре продумана інженерна конструкція, де кожен елемент, включаючи кіль, служить вашій безпеці та можливості керувати судном.

Довгий кіль яхти – надійний супутник в океані традицій

Довгий кіль яхти (англійською long keel) – це класика яхтобудування, перевірена часом і тисячами морських миль. Уявіть собі кіль, який плавно інтегрований у корпус яхти і тягнеться на значну частину її довжини, іноді від самого носа до корми, становлячи з корпусом єдине ціле. Баласт у таких конструкціях часто розміщується всередині самого кіля або є його невід'ємною частиною. Переваги довгого кіля:

• Видатна курсова стійкість: Яхти з довгим кілем чудово тримають курс, особливо на попутних вітрах і при сильному хвилюванні. Вони менше «рискають» (відхиляються від курсу) і вимагають менше втручання стернового.
• М'який хід на хвилі: Завдяки своїй формі та масі, довгий кіль на яхті допомагає яхті плавніше проходити хвилі, забезпечуючи комфортне плавання навіть у неспокійному морі. Це особливо цінно в тривалих переходах.
• Міцність та надійність: Інтегрована в корпус конструкція вважається дуже міцною і краще переносить випадкові торкання ґрунту, ніж інші види кілів.
• Захист стерна та гвинта: Часто довгий кіль яхти виступає нижче стерна та гребного гвинта, забезпечуючи їм додатковий захист від пошкоджень при контакті з дном або плаваючими предметами.

Недоліки довгого кіля:

• Маневреність: Такі яхти мають великий радіус циркуляції і менш охоче повертають. Маневрування в тісних маринах або вузькостях може бути ускладненим, особливо для новачка.
• Осадка: Як правило, яхти з довгим кілем мають більшу осадку яхти (глибину занурення), що обмежує доступ до мілководних бухт та якорних стоянок.
• Швидкість: Велика змочена поверхня кіля створює значний гідродинамічний опір. Це позначається на швидкості, особливо у слабкий вітер та при русі гострими курсами до вітру (лавірування яхти).
• Керування заднім ходом: Рух заднім ходом на яхті з довгим кілем може бути вельми непередбачуваним і вимагає вправності. Для кого підходить довгий кіль? Він ідеальний для тих, хто планує тривалі морські та океанські переходи, ставить на перше місце морехідність, комфорт на сильній хвилі та передбачуваність поведінки яхти. Часто такі види кілів можна зустріти на класичних круїзних яхтах, побудованих для серйозних подорожей. Для тих, хто мріє про "справжні" морські пригоди і цінує ґрунтовність та безпеку, цей тип кіля – довгий кіль яхти – може здатися дуже привабливим. Важливо розуміти, що довгий кіль на яхті – це не просто "старий" тип, це ціла філософія мореплавства, орієнтована на витривалість та комфорт у відкритому морі. Хоча довгий кіль на яхті може прощати деякі помилки стернового завдяки своїй інертності та курсовій стійкості, його маневрені особливості, особливо в маринах, вимагають окремої уваги при навчанні. Це якраз той випадок, коли практичні навички, отримані в хорошій Яхтовій школі під керівництвом досвідченого інструктора, стають безцінними.

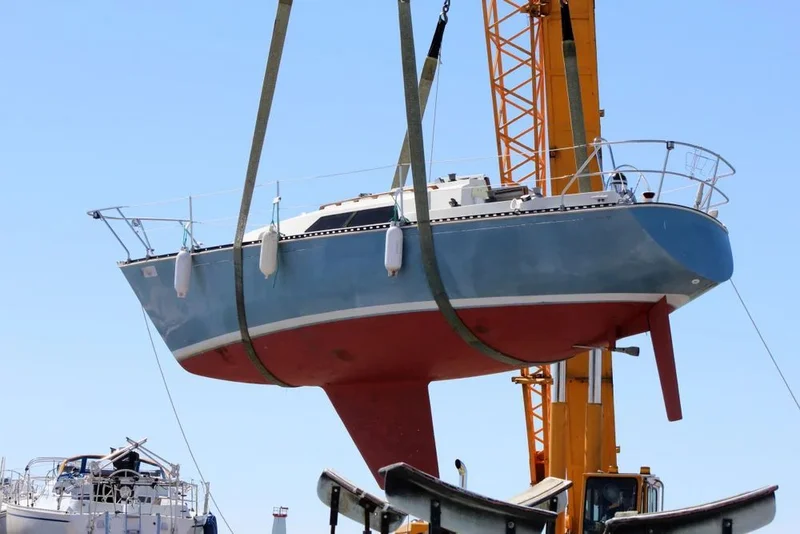

Плавниковий кіль – маневреність та швидкість сучасних яхт. Бульбкіль, криловий кіль.

Плавниковий кіль (англійською fin keel) – це, мабуть, найпоширеніший тип кіля на сучасних вітрильних яхтах, від круїзних до гоночних. На відміну від довгого кіля, він являє собою окремий елемент, схожий на плавник або перо, який кріпиться до днища корпусу, як правило, за допомогою міцних болтів. Плавникові кілі зазвичай коротші за довжиною вздовж корпусу, але можуть бути досить глибокими. Розглядаючи види кілів, плавниковий - один із наймасовіших. Існує кілька поширених варіацій плавникового кіля:

• Стандартний плавниковий кіль: Просте вертикальне «перо», що забезпечує бічний опір і несе баласт.
• Бульбкіль (Bulb keel): Це плавниковий кіль, на нижньому кінці якого розташоване обтяження краплеподібної або сигароподібної форми – бульб. Бульб дозволяє сконцентрувати масу баласту максимально низько. Це підвищує остійність яхти, дозволяючи або зменшити загальну масу кіля (і, отже, осадку яхти або вагу всієї яхти), або збільшити площу вітрил при тій же остійності.
• Криловий кіль (Wing keel): Модифікація плавникового кіля, біля основи якого розташовані горизонтальні «крила». Ці крила допомагають збільшити остійність яхти та зменшити дрейф, при цьому дозволяючи зробити кіль менш глибоким, тобто зменшити осадку яхти. Це може бути корисно для плавання на мілководді. Криловий кіль також є цікавою варіацією. Переваги плавникового кіля:
• Маневреність: Яхти з плавниковим кілем дуже чутливі на стерно, мають малий радіус циркуляції і легко маневрують, що особливо цінно в маринах та при швартуванні (детальніше про швартування для початківців можна дізнатися окремо). Це покращує керованість яхти.
• Швидкість: Менша змочена поверхня порівняно з довгим кілем означає менший гідродинамічний опір, що сприяє досягненню вищих швидкостей, особливо на гострих курсах до вітру.
• Лавірувальні якості: Зазвичай яхти з плавниковим кілем краще йдуть проти вітру (лавірування яхти) крутіше до вітру.

гра

Недоліки плавникового кіля:

• Курсова стійкість: Такі яхти менш стійкі на курсі, ніж яхти з довгим кілем. Вони вимагають більш активного та уважного кермування, щоб утримувати заданий напрямок.
• Комфорт на хвилі: Хід на хвилі може бути більш різким та «нервовим», яхта активніше реагує на хвилювання моря.
• Міцність кріплення: Оскільки плавниковий кіль кріпиться до корпусу болтами, це з'єднання може бути вразливим місцем при сильних ударах об ґрунт або підводні перешкоди. Хоча сучасні технології забезпечують високу надійність таких кріплень, ризик пошкодження все ж існує. Для кого підходить плавниковий кіль? Це стандарт для більшості сучасних круїзних та гоночних яхт. Він відмінно підходить для тих, хто цінує швидкість, маневреність та спортивні якості. Більшість чартерних яхт, з якими ви, ймовірно, стикнетеся на навчанні або в самостійному плаванні, будуть оснащені саме плавниковими кілями або їх різновидами. Розуміння особливостей плавникового кіля критично важливо, оскільки це найбільш ймовірний тип кіля, з яким ви почнете своє знайомство з яхтингом. Його «чутливість» та маневреність вимагають від шкіпера хороших навичок керування, які якраз і набуваються під час практичних занять у яхтовій школі. Різновиди плавникового кіля, такі як бульбкіль або криловий кіль, є прикладом того, як конструктори постійно шукають оптимальні рішення, знаходячи компроміси між остійністю, осадкою та ходовими якостями. Це показує, що світ яхт не стоїть на місці. Говорячи про безпеку, варто згадати, що хоча випадки серйозного пошкодження або відриву плавникового кіля рідкісні, така ймовірність існує при дуже сильних ударах об перешкоди. Це не привід для паніки, а нагадування про важливість акуратної навігації, знання свого судна і тих навичок безпечного судноводіння, яким приділяється першочергова увага в хороших яхтових школах, таких як Navi.training.

Підйомний кіль, скулові кілі – коли розмір (осадки яхти) має значення

Окрім класичних довгих та плавникових кілів, існує кілька цікавих конструкцій, головна мета яких – зменшити осадку яхти, тобто глибину занурення підводної частини. Це відкриває доступ до мілководних акваторій, річок, каналів і дозволяє підходити ближче до берега.

Підйомні та поворотні кілі (шверти та свінг-кілі):

Ці терміни часто використовуються як синоніми, але можуть позначати трохи різні конструкції. Спільне у них те, що основний елемент, який відповідає за опір дрейфу, може прибиратися в корпус або повертатися, зменшуючи осадку яхти. Розглядаючи види кілів, ці типи варті особливої уваги.

• Конструкція:

    * Шверт (Centerboard/Daggerboard): Це висувна пластина (кінжальний шверт, daggerboard) або така, що повертається навколо осі (поворотний або секторний шверт, centerboard), яка прибирається в спеціальний водонепроникний колодязь у корпусі яхти – швертовий колодязь. Шверти можуть бути легкими, зробленими з дерева, металу або композиту, і тоді вони служать в основному для опору дрейфу. Також бувають баластовані шверти – обтяжені шверти, які додатково сприяють остійність яхти.

    * Свінг-кіль (Swing keel): По суті, це поворотний баластований шверт, який при прибиранні повертається назад і вгору, часто частково залишаючись під днищем або прибираючись у неглибоку нішу. Такі підйомні кілі розширюють можливості плавання.

• Механізми підйому: Можуть бути ручними (за допомогою талів), з використанням лебідок, гвинтових механізмів або гідравліки, особливо для важких баластованих версій. Це важливий елемент для підйомний кіль.
• Переваги:

    * Головне – значне зменшення осадки яхти, що дозволяє заходити на мілководдя, підходити до необладнаних берегів, проходити по каналах та річках, а також спрощує перевезення яхти на трейлері. Це ключова перевага, яку дає підйомний кіль.

    * При посадці на мілину достатньо підняти кіль, щоб знятися з неї.

• Недоліки:

    * Більш складна конструкція порівняно з фіксованими кілями.

    * Швертовий колодязь займає корисний простір всередині яхти і є потенційним місцем протікань.

    * Ризик пошкодження підйомного механізму або заклинювання шверта.

    * Легкий (небаластований) шверт не додає остійності, а навпаки, при його підйомі центр ваги яхти підвищується, що може зменшити остійність. Баластовані шверти важчі, і їх підйом вимагає більших зусиль або складніших механізмів.

• Для кого підходять: Яхти для плавання внутрішніми водними шляхами, в прибережних зонах з обмеженими глибинами, трейлерні яхти, а також так звані яхти-компроміси, що поєднують невеликий постійний кіль і висувний шверт. Складність конструкції, наприклад, підйомний кіль, та їх потенційні проблеми...

Скулові (подвійні) кілі (Bilge keels/Twin keels):

• Конструкція: Це дві окремі кільові пластини, встановлені по боках корпусу яхти, зазвичай трохи нахилені назовні. Це і є скулові кілі.
• Переваги:

    * Основна перевага – здатність яхти стояти на ґрунті під час відливу без додаткових опор, спираючись на два скулові кілі і часто на кормову частину корпусу або спеціальний третій опорний елемент.

    * Зменшена осадка яхти порівняно з одним центральним кілем, що забезпечує співставну остійність та бічний опір.

• Недоліки:

    * Зазвичай такі яхти менш ефективні на гострих курсах до вітру і можуть мати більший гідродинамічний опір (більшу змочену поверхню) порівняно з яхтами з одним глибоким кілем.

• Для кого підходять: Особливо популярні в регіонах з великими припливно-відливними коливаннями рівня води, наприклад, біля берегів Англії, Ірландії, Північної Франції. Скулові кілі ідеально підходять для таких умов.

Розуміння цих "спеціалізованих" види кілів розширює кругозір початківця яхтсмена і показує все різноманіття конструкторських рішень у світі вітрильних яхт. Це може бути особливо актуально, якщо ви плануєте плавання в специфічних регіонах з мілководдям або великими припливами. Складність конструкції, наприклад, підйомний кіль, та їх потенційні проблеми (протікання, поломки механізму) також підкреслюють важливість хорошого технічного обслуговування яхти та необхідність бути готовим до можливих нештатних ситуацій – ще один аспект, якому приділяється першочергова увага в хороших яхтових школах, таких як Navi.training.

Як кіль впливає на ваші відчуття від яхти: розбираємося в остійність яхти, комфорті та керованість яхти

Вибір або розуміння типу кіля – це не просто технічне питання. Від конструкції кіля безпосередньо залежить, як яхта буде поводити себе на воді, наскільки комфортним та безпечним буде ваше плавання, і наскільки легко вам буде нею керувати. Давайте розберемо основні аспекти: остійність яхти, керованість яхти та лавірування яхти.

• Остійність яхти (Stability):

    Це здатність яхти чинити опір крену (нахилу під дією вітру на вітрила) і повертатися в пряме положення. Кіль відіграє тут ключову роль за рахунок баласту, розташованого в ньому, який знижує центр ваги судна.

    * Довгі кілі та бульбкілі (де баласт максимально сконцентрований внизу) зазвичай забезпечують високу остійність, як початкову (опір крену при малих кутах), так і граничну (здатність відновлюватися після дуже великих кренів).

    * Плавникові кілі також остійні, але їх поведінка може бути більш «живою».

    * Легкі шверти (на відміну від баластованих) самі по собі остійності не додають; навпаки, при його підйомі центр ваги яхти підвищується, що може зменшити остійність. Остійність швертботів більшою мірою залежить від ширини корпусу та правильного відкренювання екіпажем.

• Комфорт на хвилі (Comfort in waves):

    Те, як яхта проходить хвилю, сильно впливає на відчуття екіпажу.

    * Довгий кіль яхти: Забезпечує, як правило, більш плавний і «м'який» хід. Яхта з таким кілем менше піддається різкій бортовій та кільовій хитавиці, що робить плавання більш комфортним, особливо в тривалих переходах та при зустрічній хвилі.

    * Плавниковий кіль: Хід може бути більш «жорстким» і швидким. Яхта активніше реагує на хвилі, що може бути менш комфортно для деяких, але забезпечує більш спортивні відчуття.

    * Скулові кілі: Можуть сприяти зменшенню бортової хитавиці, роблячи хід більш стабільним.

• Керованість яхти та маневреність (Handling and Maneuverability):

    Це здатність яхти змінювати курс і реагувати на дії стерном.

    * Плавниковий кіль: Забезпечує високу маневреність, малий радіус повороту та швидку реакцію на стерно. Це полегшує маневрування в обмеженому просторі, наприклад, в маринах (за наявності достатнього досвіду). Це покращує керованість яхти.

    * Довгий кіль яхти: Яхти з таким кілем більш інертні, мають великий радіус повороту. Це ускладнює маневрування у вузькостях та керування заднім ходом. Однак їх передбачуваність на курсі може бути плюсом. Ваша керованість яхти безпосередньо залежить від його типу.

• Лавірувальні якості або лавірування яхти (Windward performance):

    Це здатність яхти ефективно йти проти вітру (під гострим кутом до нього).

    * Плавникові кілі: Зазвичай забезпечують кращі лавірувальні якості, дозволяючи йти *крутіше до вітру з меншим бічним зносом (дрейфом). Це стосується лавірування яхти.

    * Довгі кілі: Можуть мати більший дрейф і менш ефективно лавірувати порівняно з сучасними плавниковими кілями.

• Осадка яхти та доступ до мілководдя:

    Тип кіля безпосередньо визначає мінімальну глибину, необхідну для плавання.

    * Довгі та глибокі плавниковие кілі: Велика осадка яхти, обмежує доступ до мілководдя.

    * Короткі плавникові, крильові, скулові та підйомні/поворотні кілі: Дозволяють зменшити осадку яхти і відкривають більше можливостей для дослідження мілководних бухт та прибережних зон.

Важливо розуміти, що відчуття від керування яхтою – це не якась абстракція, а прямий результат її конструктивних особливостей, і кіль тут відіграє одну з головних ролей. Не існує "ідеального" кіля для всіх ситуацій. Вибір завжди являє собою компроміс між різними якостями: швидкістю та комфортом, маневреністю та курсовою стійкістю, можливістю ходити по глибокій воді або заходити на мілководдя. Різні види кілів також можуть вимагати дещо різних підходів до керування, особливо в складних погодних умовах або при маневруванні в обмеженому просторі. Це ще раз підкреслює цінність якісного практичного навчання в яхтовій школі, де можна не тільки отримати теоретичні знання, а й відпрацювати навички керування на практиці.

Вибираємо "свій" кіль (види кілів): поради капітану-початківцю для навчання та першого чартеру

Коли ви тільки починаєте свій шлях у яхтингу, питання вибору яхти, а значить, і типу її кіля, може здатися складним. Який з види кілів краще «прощає» помилки новачкові? На що звернути увагу при виборі навчальної яхти або човна для першого самостійного чартеру?

Який кіль «прощає» помилки новачкові?

Для шкіпера-початківця важливими якостями яхти є передбачуваність поведінки, хороша остійність яхти та здатність «прощати» деякі неточності в керуванні.

• Довгі кілі за рахунок своєї інертності та високої курсової стійкості часто вважаються більш поблажливими до помилок стернового. Яхта з таким кілем повільніше реагує на пориви вітру або незграбні рухи штурвалом, даючи новачкові більше часу на прийняття правильного рішення.
• Помірні плавникові кілі, особливо на добре збалансованих круїзних яхтах, також можуть бути хорошим вибором. Вони забезпечують достатню остійність яхти та передбачуваність, будучи при цьому більш маневреними, ніж довгі кілі.
• Уникати варто, мабуть, екстремальних гоночних варіантів з дуже глибокими та вузькими плавниковими кілями або дуже легких швертботів зі слабкою остійністю, які вимагають відточених навичок та швидкої реакції.

На що звернути увагу при виборі навчальної яхти:

Більшість сучасних яхтових шкіл використовують для навчання круїзні яхти з помірними плавниковими кілями або їх різновидами (наприклад, з невеликим бульбом). Це хороший компроміс, що дозволяє освоїти керування типовою чартерною яхтою. Головне, щоб інструктори в школі детально пояснювали особливості поведінки конкретної навчальної яхти, пов'язані з її кілем, і давали достатньо практики.

Рекомендації для першого чартеру:

Перший самостійний чартер яхт – це хвилююча подія! Щоб він пройшов гладко і залишив тільки позитивні враження, особливо якщо на борту ваша родина або друзі, які не мають яхтового досвіду, варто врахувати кілька моментів:

• Передбачуваність: Якщо є вибір, віддайте перевагу яхті з більш спокійним та передбачуваним характером. Це може бути яхта з довгим кілем (якщо ви впевнені у своїх навичках маневрування в маринах) або сучасна круїзна яхта з помірним плавниковим кілем, відома своєю хорошою остійність яхти.
• Осадка та акваторія: Дізнайтеся заздалегідь про особливості акваторії, де ви плануєте плавати. Якщо там багато мілководних бухт, які ви хотіли б відвідати, осадка яхти стає важливим фактором. Однак яхти з дуже малою осадкою (наприклад, з підйомними кілями) можуть вимагати більше досвіду в керуванні та обслуговуванні самого підйомного механізму.
• Знайомий тип: В ідеалі, для першого чартеру краще вибрати яхту, тип кіля та керованість яхти якої схожі з тією, на якій ви проходили навчання.

Роль інструктора та школи:

Хороша яхтова школа, така як Navi.training, не просто вчить вас в'язати вузли та ставити вітрила. Досвідчені інструктори допоможуть вам розібратися в цих нюансах ще на етапі навчання. Вони пояснять, як тип кіля впливає на поведінку яхти в різних умовах, навчать відчувати човен та передбачати його реакції. Фокус на безпеці та індивідуальний підхід дозволяють підібрати відповідні курси яхтингу та практичні вправи, що відповідають вашому рівню підготовки та цілям. Для новачка важливіше не знайти "найкращий" кіль в абсолюті, а вибрати "найбільш підходящий" для поточного етапу – будь то навчання чи перші самостійні виходи в море. Безпека, впевненість та отримання позитивного досвіду на цьому етапі набагато важливіші за гонитву за гоночними характеристиками чи екстремальною маневреністю. Часто при виборі яхти для чартеру початківці шкіпери фокусуються на кількості кают та зовнішньому вигляді, не помічаючи такі важливі параметри, як тип кіля, осадка яхти та особливості керованість яхти. Ця стаття, сподіваємося, допоможе вам звернути увагу і на ці аспекти, підвищуючи вашу шкіперську компетентність.
